FTTH光缆的发展应用
如图四所示:光纤连接试验结果,弯曲不敏感光纤(BIF)与传统的单模光纤(模埸直径9.2umSMF)之间,通过机械连接,因模埸不匹配引起的光纤附加损耗,可以控制在0.1-0.2dB以内。

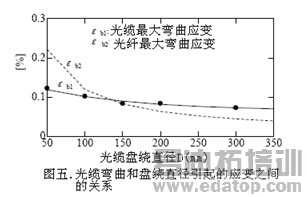

3.3 光纤余长调节部份:
1)光纤损耗特性
当光纤余长调节部份光缆盘绕时,将引起光损耗增加。损耗大小取决于弯曲半径Rm,在1625nm(L波段中的最大波长)附加损耗0.05dB。盘绕的光缆长度L为10—50m,以保证光缆有足够的收缩及拉伸长度。在-30---+70℃两周期内无附加损耗。

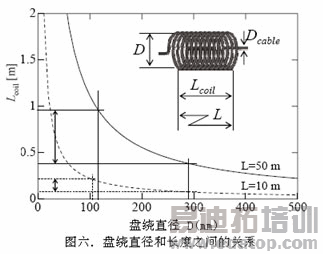

2)盘圈直径及长度
光缆盘圈直径一般〈300mm(光缆7mm外径时,D〈293mm对于人孔及光缆终端盒要求相同。
盘圈长度Lcable数值的确定十分重要,其计算公式由(2)式所示。
3.4 100纤芯光缆连接器及拉缆头

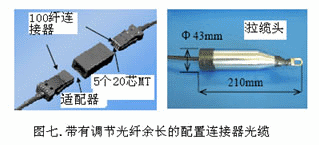

由图七所示;连接器由5付20纤芯MT连接器合成,连接盒尺寸为长*宽*高=70*31.5*13mm。
100根光纤可以同时连接。平均连接损耗为0.19dB,最大为0.62dB。
4 结束语
FTTH的终端是千家万户,无论在农村或是城镇小区,复杂的布线系统及超大的分支系统都需要便利的施工条件。大芯数微缆以其便捷的施工、强大的分支能力,以及相对的成本优势,将引领光纤到户的光缆接入方式。从国外的使用情况可以说明,接入系统的光缆结构将沿着微缆趋势发展。我国光通信的发展同样有必要进行借鉴。
【1】Permanent Access Cablesfor Low Cost FTTH Deployment
【2】Latest Developmentson High Fiber Count Cablesfor Metro/Access Networks Dedicated to FTTH Applications
【3】Pre-connectorized Ultra-High-Density Optical Fiber Cablewith Small Pulling Cable End and Adjustable Excess Length Part
作者:江苏亨通光电股份有限公司 王英明 周春东 马建林 吴金华
