FTTH光缆的发展应用

2.3 室外层绞式光缆

图六所示为864芯光纤的层绞式光缆。按照IEC60794-3-11室外管道和直埋光缆标准，光缆经过了大量的特性试验。这种光缆已用G652B及G652D光纤生产，其性能指标如表六所示。

在特殊恶裂的环境下层绞式光缆也使用皱纹钢带，甚至在中心管式光缆内套管外部或层绞式光缆外护内层采用纵向钢带焊接。

2.4 室内/外两用光缆

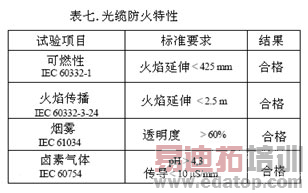

光缆连接终端的检修位置大多位于街道、小区、建筑物内部，或是中心机房。这些地方对人和电子设备均具有防火安全问题，必须合符特殊需要。在火灾事故中，要求光缆产品具有自熄、无毐烟、毐气产生。因此光缆大多采用低烟无卤护套材料，关于光缆的火/烟/气体方面试验如表七所示。

3．带连接器的超高密度100芯光纤光缆【3】

3.1 超高密度100芯光纤光缆

如图一所示：这种光缆由三部份构成：超高密100芯光纤光缆、带连接器的拉缆头、带连接器的余长调节部份。缆芯由5个光纤单元绞合而成，各光纤单元由20根0.25mm着色光纤经SZ绞合并用有色纱线绕包。光缆外径7mm，单重0.03kg/m，光纤占光缆截面的比例为2.6芯/mm2，光纤中采用弯曲不敏感光纤(BIF)，在允许的弯曲半径下,1550nm下的弯曲损耗为0.2dB/10转。如图二所示。同时光纤在允许的弯曲半径Rm下，高低温附加损耗发生在-30℃。

3.2 由模埸直径不匹配引起的光纤附加损耗

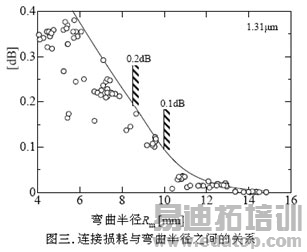

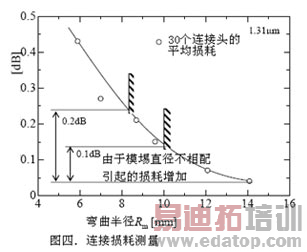

如图三所示：由公式(1)计算的结果，光纤弯曲半径在8-10mm之间，弯曲不敏感光纤(BIF)与传统的单模光纤(模埸直径9.2umSMF)之间,因模埸不匹配引起的光纤附加损耗为0.1-0.2dB。
