FTTH光缆的发展应用

录入:edatop.com     点击:

2008年11月9—12号,在美国如期召开了第57届IWCS国际线缆会议。会议论文中的光缆部份,大多围绕FTTH光纤到户主题进行了相关试验研究。近年国内各大运营商及生产厂家正热衷于FTTH及3G网络建设,为了有助于FTTH及3G网络建设,现将57届IWCS国际线缆会议论文专题——FTTH光缆的发展应用(之一)推荐如下。论文中的相关思路及方法有益于工程技术人员的设计工作、有益于国内FTTH及3G网络建设的发展。

1.低成本FTTH接入光缆【1】

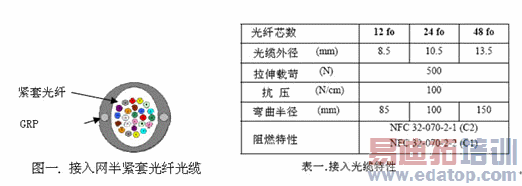

光缆结构如图一所示.半紧套光纤具有易剥离特性,用指甲可以剥落1M长度的外护层。光缆外护具有纵向分解的"香蕉效果",光纤单元采用增强型结构(强度达到30N),可以从光缆中拉出100M长度的半紧套光纤作为分枝光纤单元,光纤使用弯曲不敏感光纤G657。

2.用于接入网FTTH的大芯数光缆【2】

特点:

具有最佳光缆外径的大光纤芯数;

没有光纤油膏十分干净,施工中无需使用化学材料;

快速、简单的分枝接入;

不使用任何的工具容易接触到光纤;

产品符合IEC标准要求;

最少的现场工作;

室内、室外要求使用低烟无卤阻燃外护材料;

光纤芯数可以从144到864纤芯的范围。

2.1 微束光纤单元

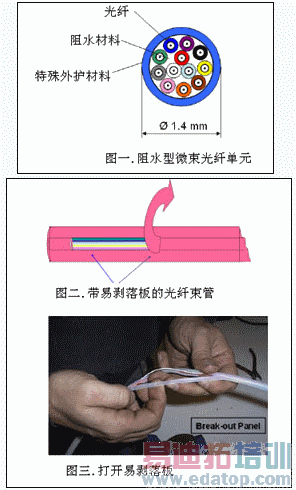

如图一所示:微束光纤单元由6—12芯光纤组成。用易剥离材料,采用松结构将光纤及纵向阻水材料包复在一起,微束光纤单元外径为1.4mm.这种光纤单元有一重要的特性:无需任何工具,只要用指头施加一定压力,即可去除外层材料轻松触及光纤。

选择微束光纤单元外护材料十分重要,其关键技术特性参数包括:断裂延伸率、弹性模量、韧性、表面摩擦力,同时材料的挤出性能参数及生产工具也极为重要。

易剥离材料的特性对于减少光纤熔接时间,快速实施光纤接入十分有利。同时有效减少了光纤接入成本。这种光缆具备纵向阻水特性,阻水材料可以是阻水粉(SASSUPERABSORBENTPOLYMER超吸收粉状聚合物)、阻水纱。

2.2 室外中心管式光缆

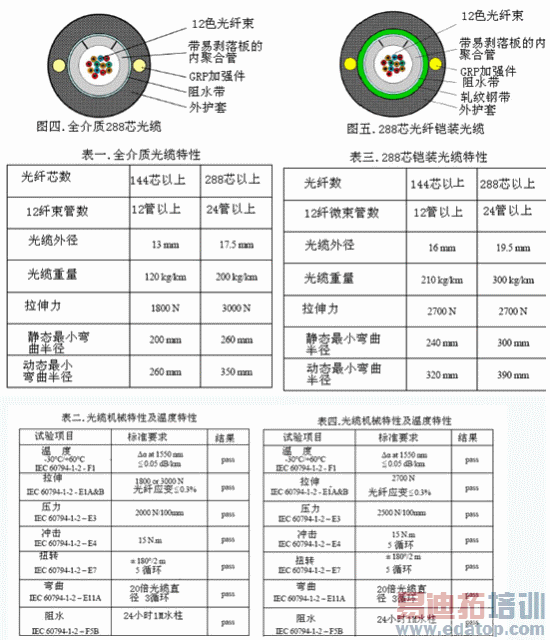

采用这种光纤单元设计了两种288芯光纤的中心管式光缆。如图四、图五所示;微束光纤单元与阻水材料一起直接放入套管中,可以保证光缆纵向阻水。光缆结构尺寸、技术参数见表一、表二、表三、表四。





来源:慧聪电子网
