智能布线管理

录入:edatop.com     点击:

1. 智能布线管理系统的目标

在算机的参与下,使结构化布线系统可实施、可管理、可跟踪,可控制。以降低管理成本,缩短故障定位,排错时间。

2. 智能布线管理系统的结构

智能管理系统分为管理中心、现场区域和通信网络三部分。当然,根据需要,还可以通过网络,远程登录管理中心,实施管理工作。

管理中心分为软件和硬件两大部分。硬件部分为管理计算机;管理软件运行在管理计算机上,软件部分为操作系统和布线管理软件,软件架构可以采用C/S或B/S模式。

现场区域分为监控软件、采集设备和接口设备三大部分。监控软件运行在现场信息采集设备中,采集设备一般采用嵌入式操作系统或更加低级的方式;接口设备完成管理系统和结构化布线系统的耦合。

管理软件和监控软件以硬件为支撑,通过通信网络交换信息。

根据布线管理系统和结构化布线系统耦合程度的强弱,可以将其分为独立管理系统和交叉管理系统两种模式,如下图所示:

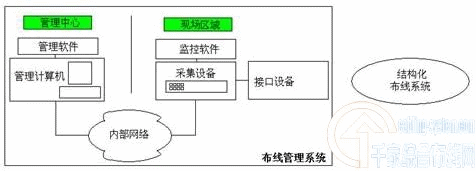

独立管理系统

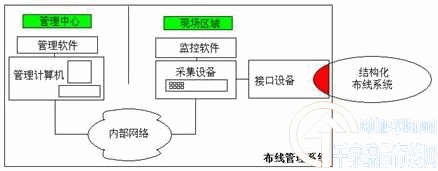

交叉管理系统

3.智能布线管理系统的主要功能

智能布线管理系统的功能,主要由结构化布线管理软件体现,它应该能够实现下列基本模块。

1)配置管理模块

对于描述系统基本配置的系统图,点表,点位图,跳线表,标签进行管理。

作为加强功能,配置管理模块还可以对上层防火墙、路由、交换机等网络设备进行管理。配置管理模块需要管理所有结构化布线系统的原始数据,为其它模块提供准确的信息。

作者:Molex莫仕企业布线网络部 金海涛   来源:千家综合布线网
