RS-485总线的理论与运用

3方案设计

l 以下以一个例子来说明RS-485的应用：

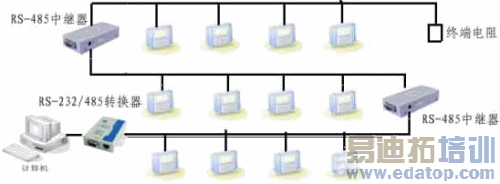

一个大学食堂有三层，有12台POS机，每层楼有4台POS机，他们是RS-485的接口，控制POS机的电脑接RS-232接口,传统的解决方案是：

采用这种老式布线结构存在以下几种缺陷。

l RS-485总线受差分信号传输特点的限制总线长度一般在1200米左右，采用这种老式布线结构，可布线覆盖面积十分有限（一般为几百平方米）。有时为了拓宽传输距离不得不采用中继器。同时亦加大了布线过程中出现问题的可能性。

l 一般大型考勤门禁系统都装有为数众多的门禁控制器，采用这种老式布线结构，所有门禁控制器共享同一根RS-485总线。当任一控制器RS-485端口短路，都会影响整个门禁系统的正常工作。在众多的门禁控制器中查找故障所在，不仅加大了工作量，也增加了维护成本。

l 由于RS-485总线布线比较复杂，在考勤门禁系统中绝大部分工程费用和时间都浪费在布线环节。而RS-485总线布线的复杂程度与总线的长短和设备的挂接数目有很大关系。特别在大型系统中显得由为突出。采用这种老式布线结构无疑加大了布线的难度。

l 由于地理环境的原因，在相距一定距离的设备之间总是存在地电位不平衡的问题。有时即使距离很近问题依然存在。这种环境造成的因素，在老式布线结构中很难综合解决。甚至造成整个系统无法启动。虽然通过处理地电位可暂时解决部分问题，但时隔不久同样问题又会再次出现。

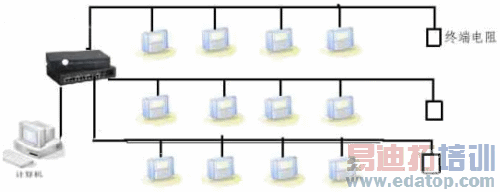

l 针对上面出现的一些缺陷，兆越公司开发出一款新产品，它采用独特的等位分差隔离技术和高效的总线分割集中技术能有效解决工程布线中常见的地电位差异、阻抗匹配及雷击问题。用户可以轻易改善RS-485/RS-422总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。重新的解决方案如下：

l 应用此方案可以有效的解决采用第一种方案存在的缺陷，它有如下几点好处：

l 采用星型结构连接RS-485总线，在有效利用接口的情况下布线覆盖面积大大提高（一般为几平方千米）。

l 有八个下位机端口，且每个端口都具有短路保护功能，并能工作在关断模式。对大型考勤门禁系统，通过分摊门禁控制器到八个端口不仅可以减少单个RS-485总线的负荷，同时有效的提高了整个系统的可靠性。当任一控制器RS-485端口短路，只会影响其所在RS-485总线系统，不会影响其他接口连接的RS-485系统的正常工作。

l 可以使得RS-485系统布线过程变的简单和快洁，从而有效的减少了工程的费用和时间。

l 各端口间存在3000V隔离。对于由环境问题带来的布线问题，只需把问题显著的区域用单独端口进行连接集中处理，将会有效的解决地电位带来的布线问题。

4、注意事项

l 很多人往往都误认为RS-422串行接口是RS-485串行接口的全双工版本，实际上，它们在电器特性上存在着不少差异，共模电压范围和接收器输入电阻不同使得该两个标准适用于不同的应用领域。RS-485串行接口的驱动器可用于RS-422串行接口的应用中，因为RS-485串行接口满足所有的RS-422串行接口性能参数，反之则不能成立。对于RS-485串行接口的驱动器，共模电压的输出范围是-7V和+12V之间；对于RS-422串行接口的驱动器，该项性能指标仅有±7V。RS-422串行接口接收器的最小输入电阻是4KΩ；而RS-485串行接口接收器的最小输入电阻则是12KΩ。

l RS-485总线在实际工程中总是出现一些接线的问题，注意，在接传输线时一定要用同样的双绞线或者同样的电缆，有些人一段使用双绞线，由于双绞线长度不够或者在中间接上一段电话线或者是其他的线，这样阻抗就不连续，产生很大的反射信号，通信的是不能正常进行的。

5、结束语

l RS-485总线，具有高噪声抑制、宽共模范围、长传输距离、冲突保护等特性，但还需要考虑合理的应用和网络布局、连续的信号通道、周全的保护措施等，在设计之初就应有总体规划。随着光纤通信和以太网技术的发展，RS-485总线的数据传输距离会更远
