IXIA数据中心以太网(DCE)测试方案

2.3  冗余路径和故障切换

光纤通道高可用性的特点主要是得益于其可提供的主机与目标设备之间冗余路径的Flat或CORE/EDGE拓扑网络。从主路径到辅路径的主机总线适配卡、链路、交换机端口、交换机或存储端口，其中任何一点发生故障就会引发整个网络的故障。在某些情况下，这两条路径都是动态的并且兼备高性能和可用性。光纤通道架构中的光纤最短路径优先协议用来决定光纤交换机间传输的最佳路径，其判断基于交换机的链路带宽与流量负荷。

以太网基础体系必须为FCoE提供相应的耐障碍性来保证存储访问的畅通无阻。当多以太网交换机通过交换机内链路（例如以完全网路拓扑）连接时，IEEE 802.1D快速生成树协议在网络上建立主路径，避免帧的发送形成无止境的环形回路。交换机之间的动态桥接端口处于推进状态，非动态失效切换桥接端口处于阻塞状态。但由于阻塞的连接不能用于数据的传输，所以网路中的阻塞连接都表示未利用和闲置的资源。快速生成树通过网桥协议数据单元来监控所有桥接端口的情况，如果连接、桥接端口或交换失效的话，快速生成树协议启动必要的失效切换桥接端口，在网络上建立选择路径。

此外，IEEE 802.1s多生成树协议（Multiple Spanning Tree Protocol，MSTP）和IEEE 802.1Q-2003虚拟LAN（VLAN）技术定义了另外的增强以太网路径切换的机制。与光纤通道的硬分区技术相类似，VLAN 标记可实现多达4096个群集节点组共存于一个公共的以太网基础体系内。在多业务传输平台上对生成树的增强可以使每个VLAN组中有一个单独的生成树。因此，一个虚拟局域网阻塞模式下的桥接端口可以调节成另一个虚拟局域网的转发模式，并且实现对所有网络互连性更充分的利用。

即使有多业务传输设备的增强，已使用的网络连接仍不可避免地导致了快速生成树协议对转发和阻塞状态的依赖。越来越多复杂的第三层路由协议，例如开放最短路径优先协议（Open Shortest Path First，OSPF），在跳跃计数、带宽、延迟时间和其他测量标准的基础上选择末端节点之间的最佳路径，并且实现多路径上的负载均衡。即时串流传输协议（RSTP）作为第二层协议无法支持这样的附加功能性而保持向后兼容。需要设法找到将负载均衡、多点接入（例如一个节点有接入同一以太网网段的两条动态链路）、多播技术和广播技术引入第二层以太网的方法。

3  IXIA数据中心以太网测试方案

美国IXIA公司已经开发出一套完整的测试方案可以用于FCoE设备的功能、性能、安全性和可扩展性测试。图4是数据中心网络中，IXIA仿真FCoE发起端和目标端的测试示意。

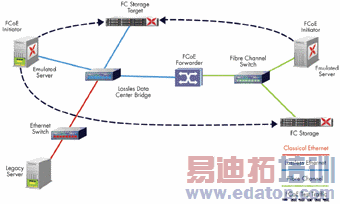

图4  IXIA 仿真FCoE发起端和目标端仿真示意

IXIA数据中心以太网方案目前所支持的特性包括：
●支持FCoE特性；
●支持FCoE 初始化协议（FIP）；
●支持无损的以太网特性；
●FCoE和FIP测试采用协议和流量向导实现，方便操作；
●FCoE虚拟化（Virtualization）：ENode和VN_Port的仿真（见图5）；

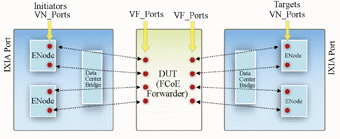

图5  IXIA仿真ENode和VN_Ports

●支持FCoE初始化与维护协议；
●支持FIP发现、初始化和维护协议；
●支持名字服务器（Name Server）注册；
●支持自定义名字服务器配置集；
●支持完整的光纤通道目标者和发起者；
●支持SCSI命令over FCoE的有状态实现；
●支持8个组的基于优先级流控制（PFC）（见图6）；

图6  带有暂停帧的优先级流控制队列示意图

来源：电信网技术
