智能集成性AC/DC电源控制器

AC/DC冗余电源次级的集成问题很大程度上已经被半导体制造商忽视了。结果就出现了许许多多的分立形式的元件，例如运算放大器、晶体管、电阻器、电容器以及完成各种次级监控的数字逻辑电路。最近又多了一项需求，就是要求电源和系统的其余部分之间能进行更多的通信。带数字接口的智能电源的发展趋势现在正成为大多数新型设计的标准需求。市场上有一些器件具有一定集成度，例如电流检测、电压检测或ORFET控制，但是都需要很多外部电路、微控制器和电子可擦可编程只读存储器（EEPROM）以便提供智能性。此文中，我们将介绍的美国模拟器件公司（ADI）的ADM1041产品，该产品集成了电流检测、电压检测、总线共享和OrFET控制，从而达到了高集成度、提高了灵活性和智能水平。

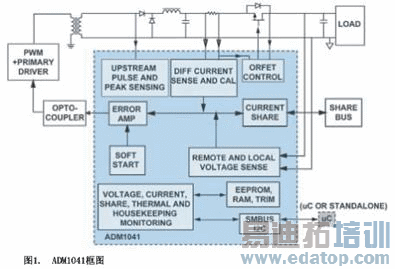

这款新器件，它也与I2C接口兼容，还可以通过SMBus总线通信，而且具有内置的EEPROM。这样就允许通过设置电源提供极大的灵活性，并且可以显著缩短设计和开发时间。本文介绍了用集成解决方案（例如ADM1041）取代现有的分立解决方案。图1示出了冗余电源中包含的典型次级功能的框图。

尽管电源设计工程师可能不喜欢提成本问题，但是通常它总是设计电源时涉及到的主要问题。元件成本、维护开销、开发、测试和生产等所有因素都要计入设计项目的成本。ADM1041能使电源设计工程师简化和加快新设计的开发。当开发AC检测电路时，重新设置寄存器比重新焊接几个元件要快捷许多。另外，由于ADM1041所具有的高集成度水平，所以它所需要的产品材料清单（BOM）元件数量及其成本要比相应的分立解决方案降低很多。这样也节省了库存与订货问题。图2示出了采用ADM1041构成的冗余电源次级的典型应用解决方案。后面还会讨论节省成本优势的其它实例。

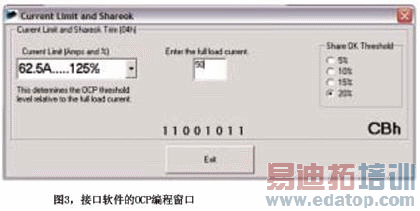

AC/DC电源的终端用户越来越希望具有与系统其它部分的电源相连接的能力。分立解决方案需要微控制器（mC）、EEPROM和许多数字逻辑单元完成监控功能。ADM1041的SMBus接口允许它能与微处理器或总线上的其它系统通信。这样就提高了实现负载共享的灵活性，或者说提高了共享配置的先进性，例如提高可靠性的热平衡能力。ADM1041包含内置的EEPROM，它存储寄存器的设置数据。寄存器内容是可以锁定的，就是说可以将电源安排到现场而不用担心终端用户会覆盖寄存器数值以及由此导致的现场失效。芯片内还有备用的EEPROM，它可用于存储微控制器的编程信息，或者当故障发生时用于存储故障事件。片内EEPROM也可以独立工作。这样就无需微控制器。可提供的用户友好界面软件允许设计工程师快速地对ADM1041编程，而不用担心寄存器映像，不用参考技术资料或写代码。图3示出了接口软件的OCP（过电流保护）编程窗口。

当系统在现场或者在设计阶段发生故障时，还需要额外的数字逻辑电路提供调试系统的能力。当电源中发生故障事件时，ADM1041的内部状态寄存器使用户可以看到实时的标志以便确定故障原因。

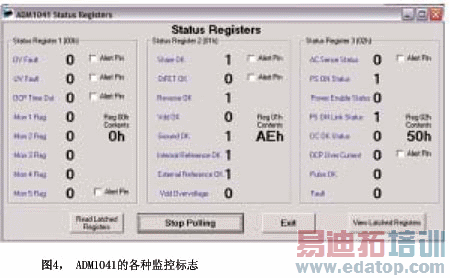

ADM1041还提供锁定状态寄存器状态的功能，可以记忆过去某段时间是否有故障发生过。这对于跟踪测试台和测试现场出现的断续性故障情况是很有用的。这种附加的智能性意味着可以监视和控制更复杂的故障情况。例如，OCP超时是可编程的，也就是ADM1041对OCP事件的反应是可以编程的。它可以设定为恒定电流工作模式，或者当OCP事件发生时关闭电源。图4示出了ADM1041的各种监控标志。
