实例讲解光纤应用

国内企业和单位近几年发展的很迅速，企业在不断的扩大，办公楼越修越多，厂房也越建越大。随之企业的网络的范围也在加大。以前都在一个位置办公，用铜缆网线就能解决问题，现在厂房增多后很多地方超过了双绞线的传输限制，我们也不得不把光纤应用考虑进来。

过去我们一直认为光纤的应用成本很高。但实际情况是，国际金属资源面临枯竭，铜的涨价直接导致了网络电缆的飞涨，现在符合国际标准的超五类网络电缆的价格在六百元人民币每箱左右，每箱305米平均2元/米。而我们调查得到的市场内普通室外单模光纤的价格在2元/米左右，这样看来，光纤的使用成本并不高，同时光纤不同于双绞线有100米传输距离限制。如果是使用普通双绞网线，我们每隔100米就要放置一台交换机，这样做存在很多问题，首先是级联过多就会造成了网络瓶颈。第二是中间设备需要供电，这也是个麻烦事，如果是在马路中间。 这事更难解决！第三也是最严重的问题是由于天气越来越恶劣，雷电灾害每年发生的次数更多，时间更长！室外悬挂电缆就像是一个吸雷器！稍有不慎就会引雷上身。所以，综合考虑，室外布置网线时我们还是多考虑使用光纤！

这个是街道上的地下通讯涵洞，室外光纤是防水的！

为求美观，我们不论是街道上，还是小区里，还是厂区内。线缆现在都是入地的，不像以前，天上到处都是线，拉的像蜘蛛网。有的地下涵洞里除了有通讯弱电，还有220V380V的供电电缆，这对于通讯的干扰是很大的！使用光纤就不用提心这个问题

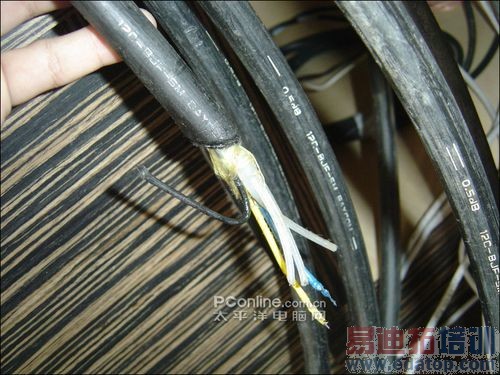

四芯单模户外光纤

现在大家看到的就是四芯单模光纤了，光纤的核心是里面很细的纤芯，它可能会是石英、玻璃和塑料等导光材料构成，光波在纤芯里通过光的折射原理从一端到达另一端。外层是一些保护材料，中间还有一根铁丝，是用来保护光纤在布线过程中不会因自身过长过重而拆断的。

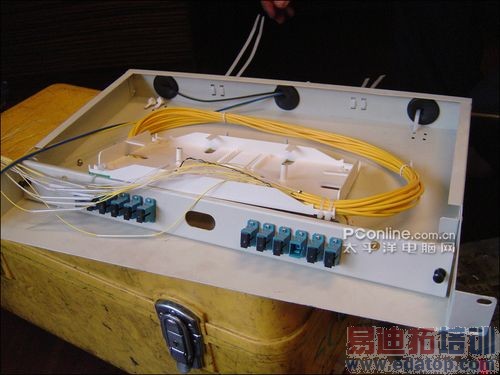

这个就是光纤盒，里面的黄色细线是尾纤，另外耦合器也集成在这个尾纤上了

现在大家看到的就是光纤盒和尾纤，其实这是两个部分，前面我们介绍过，户外光纤中间有保护线芯的铁丝，这就造成了光纤的硬度很高，而纤芯自身又太细，我们不能把它和信号设备（光纤收发器）直接连接起，这个时候就要用到光纤盒了，户外光纤线在光纤盒里被剥皮，取芯，再把里面的纤芯和尾纤的纤芯焊接接起。尾纤就是一边有接头的软光纤，另一边用来和户外光纤里的纤芯焊接。这两种柔弱的小东西被坚硬的光纤盒保护起来，就避免了损伤。

耦合器也叫法兰盘。做用就是把两个光纤接头的连接件。有独立型的，也有像今天这种尾纤上自带有的。

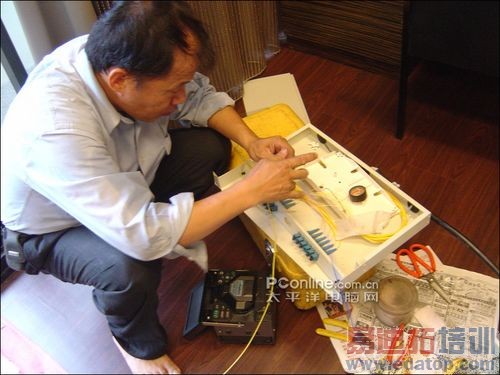

这个就是光纤焊接了

接着出场的就是光纤熔接了，呵呵，原理就是通过高温激光把两根细细的玻璃焊接在一起，下面那个是设备之一。说起来简单，做起来还是有些繁琐的，一台熔纤机价值几万，我们没必要为了布线去买它，你可以找卖光纤的商家让他们来帮你熔接，绝大多数卖光纤设备的商家都会备有这些设备。目前市面上的服务价格是一个光纤点熔接费用在50元左右，一般最多也就是四个点就够用了。

最后上场的是跳线和光纤收发器

最后上场的就是跳线和光纤收发器了，光纤收发器必须和光纤的型号对应，单模光纤对应使用单模光纤收发器，多模光纤对应多模光纤收发器，不可混用。单模和多模的区别在于光波在纤芯里的折射角度和纤芯的纤径是不一样的，单模多用于长距离传送数据，多模多用于2公里以内的数据传输，这是书本知识。我在实际使用环境中不管远近都用单模。图个方便！

跳线也是一根两边都做好接头的光纤，跳线就是方便从光纤盒把光纤引到光收发设备上来的。这个跳线坏了可以换，不过很少有坏的！光纤收发器把光信号转换成电子信号。可以看到光收发器上使用一根普通五类双绞线连接交换机

在机房端也这样设置就完成了从机房到厂房的光纤传输过程。一个简单的光纤局域网应用就完成了，我们目前普通100M的光纤收发设备很便宜，一对五六百元左右，大家在使用时最好购买同厂同型号的产品，同时，由于一根光纤里面有多根纤芯，而且带宽充裕，我们还可以把数字监视设备和基于IP的数字内线电话....全部联接到光纤上来，实现一次投入，多项受益。

本文只是简单介绍一下光纤的合用，下期我们会详细介绍各种光纤设备的价格，用途。如有疑问可与我们联系。希望看过本文后会给您在网络建设方面的带来帮助。
