浅析新一代六类系统产品的几个特点

1）穿线功能

日海六类线缆开剥护套以后，按照右图方式进行穿线，保证控制电缆护套剥开距离不超过13mm， 保证了从外皮到IDC 端子片卡接口之间露出的线对必须保持最小长度。

2）分线功能线缆经过穿线后，可根据打线方式，选择T568A 或T568B 打线方式进行分线。

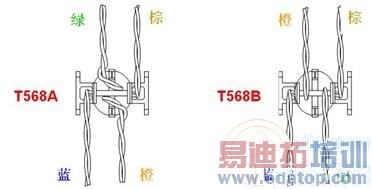

打线方式的选择

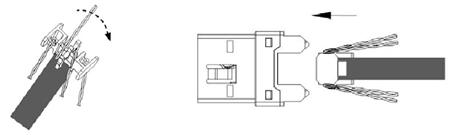

整理芯线分线架安装到模块

整理好芯线后，垂直进线把分线架安装到模块上。然后按照色标顺序把相应芯线放入IDC 线槽中，保证控制线对开绞距离不超过7mm。用110 打线刀卡接芯线，注意打线刀要垂直向下。同时，日海六类配线架也可以采用相同的安装方法。

二、六类配线架

日海六类配线架不仅拥有六类模块的四个特点，还具有其它特点；除了使六类系统获得更优异的链路性能之外，还能使系统安装、维护和管理更便捷和可靠。

用于六类布线的设备间或配线间，实现干线分配和网络或终端设备连接。通过背部的110打线座端接水平或垂直布线，并通过前面的RJ45插口将工作区终端连接到网络交换设备。

塑料面板+钢质底板整体结构，保证产品更高的机械强度，提供优秀的外观质量
 优秀的理线盘结构，提供合理的线缆走向管理，保证垂直进线方向，让施工后的系统更稳定，理线更清晰美观
 可控制线缆弯曲半径，同时将线缆准确固定到背部110打线座的端接位置
 金针整体镀金，绝缘位移气密式卡接技术，触点永不氧化；
 专业设计的分线架，能够更方便、更快捷的端接线缆，使施工后性能更稳定
 背部打线孔的特有结构，使对绞线对退扭和芯线分开更容易，施工更快捷

特点五：两侧弧形标识盖

弧形标识盖能使配线架安装至机柜后，完全避免机柜螺丝外露，配线架外形更加美观。

弧形标识盖内标签可更换，在大型项目应用中，方便配线架做永久性编号标记，以利于今后维护和管理。

特点六："理线托盘"的作用

六类系统产品中，特别是六类配线架，要有理线系统，如理线器或理线环，在绑扎六类线束的时候，要使用专业的绑扎带，以防止六类线缆内部结构的损坏。而理线器则起到线缆弯折度的最低设置。

日海根据多年技术积累，开发了独特的理线托盘。它的作用不仅仅是起固定的作用，同时具有多点固定线缆（至少3 个点），保证线缆弯曲半径，保证垂直进线方式的作用。

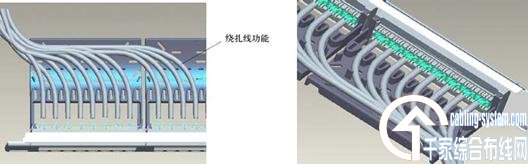

线缆扎线功能和垂直进线功能安装完成局部效果图

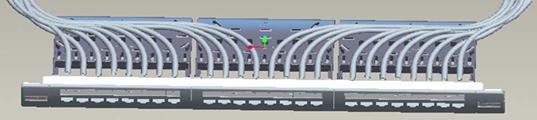

安装完成整体效果图

小结

根据预测，对高容量布线系统的需要将随着对更多带宽需要的增加而继续增长。一个行动稳定、性能可靠、安装和维护管理方便的六类系统，势必成为市场主流。日海新一代六类布线系统应当能够满足用户的各类需要。

小小的改变也许不会引起整个行业的变迁，但精益求精的积累，我们相信会使六类系统更有稳定、可靠和方便。

日海综合布线系统秉承着更精、更专业、更高性能的精神，为打造民族精品努力奋斗，为中国的智能化建筑贡献自己的力量。
