屏蔽布线系统的基础知识

3.2  屏蔽布线产品的特点

使用屏蔽布线系统，尤其是屏蔽6A系统的优势很多，包括：

（1）更好的性能

◆相对于UTP只能提供18Gbps的香农信道容量而言，FTP可以提供超过23Gbps；
　　◆更好的10G性能余量意味着支持更多未来的网络应用，从而进一步降低系统的全寿命周期费用；
　　◆优异的外部串扰性能，比UTP的串扰性能好上20dB；
　　◆屏蔽的天然特性使得外部ANEXT的串扰被消除，从而无需进行现场测试，而对6A UTP系统来说，Alien外部串扰的现场测试却是不可缺少的。

（2）更好的安全性

◆在外界噪声干扰严重的环境中，屏蔽系统对噪声的免疫性可以为高速率信号传输提供更好的保证，更能胜任噪音环境下的无故障运行；
　　◆屏蔽系统可以排除外界辐射，从而提高信号的安全性。

（3）更好的空间利用率和易安装性

◆ 比6A UTP更细的线缆可以提高管槽的容积利用率；
　　◆ 6A UTP有诸多的严格安装限制如弯曲半径，不可过紧的线缆绑扎带，因为不同速率的信号传输将产生ANEXT并干扰到6A UTP性能，所以6A UTP不可与5e类或6类混合在一个线槽或桥架里等，而屏蔽系统无此限制；
　　◆ 新的产品端接设计使得接地更加简单，而且步骤清晰明了。

（4）更好的散热功能，更节能

◆ 屏蔽系统拥有更好的散热功能。根据最近来自TIA和ISO/IEC标准委员会的理论和实验数据显示：在同样的直流电穿过线对时，UTP非屏蔽系统会比F/UTP屏蔽系统升高两倍的温度。原因是因为金属的屏蔽层的导电性和散热能力比起护套材料高很多；

◆ 比6A UTP更细的外径提高了空气流通性和制冷效果，更加节能。

基于10G 6A F/UTP的绿色节能的屏蔽数据中心解决方案

针对数据中心，用户最关心的，或者说布线系统最该考虑的可以归纳为以下几点：外来串扰最小化、防止线缆外皮变形、优化线槽/管道填充率、支持高密度安装的能力、便于安装。

（5）屏蔽的误区一

误解：屏蔽层是一长段金属,就象天线一样。

担心：屏蔽会从外界吸收信号,并向外界辐射双绞线对上传输的信号。

事实：从某种意义上讲，屏蔽层和双绞平衡铜缆都像天线一样，由于平衡传输的结构，低于30MHz的信号不会影响非屏蔽/屏蔽布线，高于30MHz的信号无法穿透屏蔽层。

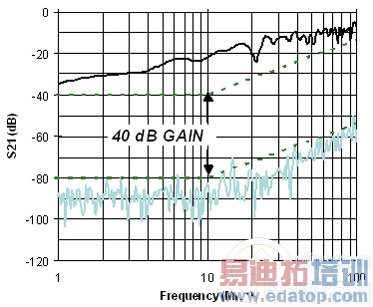

测试模型的验证数据（如图1所示）

图1

F/UTP布线比UTP系统提供40dB的抗噪音余量空间，40dB等效于耦合信号强度降低100倍。

（6）屏蔽的误区二

误解：出现在屏蔽层上的噪音信号只能经由接地连接消除。

担心：未接地的屏蔽层会辐射和放大吸收信号。

事实：尽管未接地, 屏蔽层仍能因其电阻、分布电抗和串联电感而形成的低通过滤作用，极大地衰减高频信号。

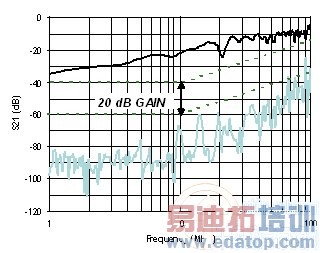

测试模型的验证数据（如图2所示）。

图2

未接地的F/UTP布线比UTP系统提供20dB的抗噪音余量空间，20dB等效于耦合信号强度降低10倍。

4  接地设计

"接地系统是电信布线系统的整体组成部分之一。除了保护个人和设备受电压危害，一个正确的接地系统能减少对于和来自电信布线系统的电磁干扰（EMI）。不恰当的接地系统会引入电压干扰电信线路。"

"端接ScTP线缆时，接地漏极线必须按照制造商的要求连接至连接硬件。在跳接空间的连接硬件必须连接至ANSI/TIA/EIA-607接地系统。"

"ScTP线缆的屏蔽层必须在电信间用导线连接至电信接地总线。工作区的接地通过设备电源连接。工作区的屏蔽连接一般由ScTP跳线完成。在水平布线的工作区端，在屏蔽层和为设备供电的电插座接地线之间测得的电压不能超过1.0Vrms。在使用这条线路前，任何造成高电压的因素都要被排除。"

一般和其他系统联合接地时，接地电阻不得超过1  。如果单独接地，接地电阻不得超过4。

美国国家电气规范NEC条款250和EIA/TIA 607还指出，实心铜制接地母线孤立绝缘地安装在入口设施处和设备间，每个电信间也如此。每根母线按照国家电气制造协会NEMA标准钻孔，经常用以附接压缩闩装置、电信设备、机架、机柜和电压保护器等。所有房间的母线由主干绝缘实心铜线连接。这个主干连接电信入口处的主接地总线，连至电气入口处的大地接地，连至每层楼的钢筋结构。接地导体布线必须用绿/黄色或正确标注。

如今大部分新大楼的建筑部门已经在弱电间或电信间、设备间、入口设施之间提供了低压接地总线。

安装布线系统的安装商，应该在每个TR使用1根接地线连接机架/柜至上述低压接地总线，这些接地线可以是AWG 6或更粗绝缘铜线，颜色是绿/黄。

如果是没有接地系统的旧楼，安装商必须和建筑部门协调，按照607或地方法规自行安装主干接地系统。不可以连接至水管。

对于UTP或ScTP，上述步骤和要求是一致的。

对于ScTP布线系统，安装商需要在TR另外使用绝缘接地线连接ScTP配线架接地片和机架/柜的接地片。

西蒙的HD-S或TERA系列屏蔽配线架在左右两侧都有接地片。可以使用AWG6（4.115mm）或更粗接地线把多个快接配线架连在一起连接接地系统。

如果使用CT屏蔽配线架，需要使用接地背架连接每个CT屏蔽模块至机架屏蔽系统。工作区不需要接地，只要求插座、线缆和配线架的屏蔽层端接连通。
