布线技巧(2)：UTP直通线

这个墙壁插座可能是以不同的序列安装的，因为电线总是在插座的内部交叉。插座要么应该配备一个接线图，要么至少指定引脚数。注意，蓝色线位于中心引脚;在普通的电话线中，这一对会被换成红色/绿色对，它同样也是位于一个RJ-11的中心对(绿色=白色/蓝色，红色=蓝色)。

T568A的引脚数分配

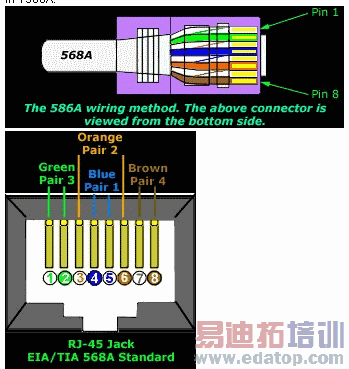

T568A规格调换了橙色和绿色连接，因此第1对和第2对就位于中间第4引脚上，这样它就更兼容公司电话语音连接了。(注意，在RJ-11插头上方，第1对和第2对位于中间第4引脚上)。插图显示了在T568A中的颜色顺序。

T568A中的引脚颜色代码是这样的，如下：

Pin 1: white/green (pair 3) RecvData+

Pin 2: green (pair 3) RecvData-

Pin 3: white/orange (pair 2) TxData +

Pin 4: blue (pair 1)

Pin 5: white/blue (pair 1)

Pin 6: orange (pair 2) TxData -

Pin 7: white/brown (pair 4)

Pin 8: brown (pair 4)

Pin 1: 白/绿 (pair 3) RecvData+

Pin 2: 绿 (pair 3) RecvData-

Pin 3: 白/橙 (pair 2) TxData +

Pin 4: 蓝 (pair 1)

Pin 5: 白/蓝 (pair 1)

Pin 6: 橙 (pair 2) TxData -

Pin 7: 白/棕 (pair 4)

Pin 8: 棕 (pair 4)

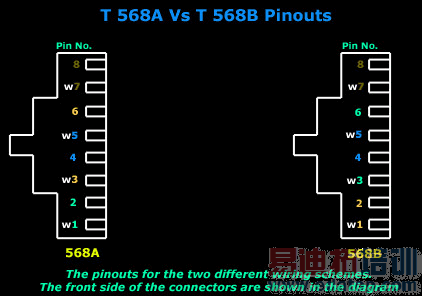

下图对比显示了568A和568B：

它们用在哪里呢?

直通线最常见的应用是将一个PC连接到集线器或交换机。在这种情况下，PC直接连接到集线器或交换机上，这样它将使用特殊的线路自动地跨越中心网线。对于电话线中常见的CAT1网线，它只使用两条网线。同时也不需要任何特殊的跨越，因为电话直接连接到电话插口上。

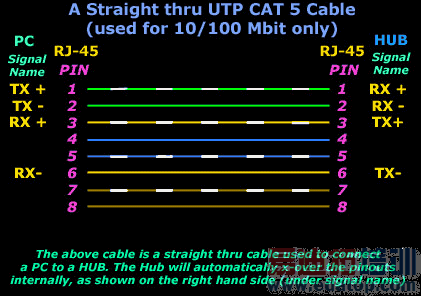

上图显示的是一个用于连接PC到集线器上的标准的CAT5直通线。你可能期望TX+这一边连接到TX+的另一边，但是事实并非如此。当你连接PC到集线器上时，集线器将自动使用它的内部电路转换接口(X-OVER)网线。结果是这样的，PC(也就是TX+)上的引脚1连接到集线器(连接到RX+)上的引脚1。同样的，剩下的引脚分布也是一样的情形。

如果集线器没有使用内部电路来跨越引脚(当你使用集线器的上行端口连接时将发生这样的情况)，然后PC上的引脚1(也就是TX+)将连接到集线器上的引脚1(这种情况下，将会是TX+)。因此，不管我们如何使用集线器端口(上行的或普通的)，PC的分配信号的8个引脚上的将永远保持不变。但是，集线器上的引脚将随着端口上的普通或上行设置而改变。
