布线技巧(3)：CAT5 UTP交叉线

交叉CAT5 UTP网线已经成为继经典的直通网线之后又一常用的网线。交叉网线允许我们在不需要集线器或交换机的情况下连接两台计算机。你应该还记得，集线器的内部也进行交叉的工作，因此在PC到集线器之间你只需要使用直通网线。由于我们目前没有集线器，因此我们需要手动来实现交叉工作。

为什么我们需要一个交叉呢?

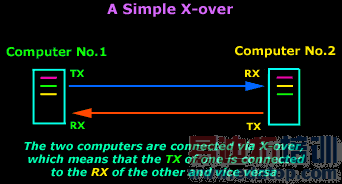

当在两个设备(如，计算机)之间发送或接收数据时，在一个设备发送数据时，另外一个设备则同时进行接收。所有这一切都是通过网络网线实现的。同时，如果你研究一下网络网线，你会发现它包含多条网线。有些网线是用来发送数据的，而其它的是用来接收数据的。当我们创建一条交叉网线时，这些都是我们必须考虑的。基本上，我们将连接一端的TX(传送)到到另一端的RX(接收)!下图以最简单的方式显示了这一点：

CAT5交叉网线

只有一种方法可以制造出CAT5交叉网线，但这种方法非常的简单。阅读过"布线UTP"部分的读者都知道交叉网线的一端是568A，另一端是568B。如果你还没阅读过布线部分也无须焦急，我将在我们探讨的内容中提供足够的信息以便你理解。

正如前面所提及的，交叉网线其实就是简单的连接一端的TX到另一端的RX，反之也一样。

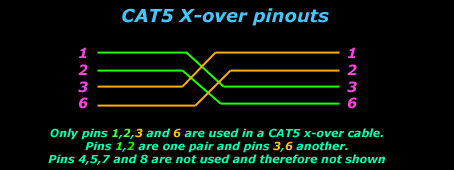

现在让我们来看看典型CAT5交叉线的引脚分布：

正如你所看到的，交叉线仅需要有四个引脚。当你购买条交叉线时，你可能发现所有的引脚都被使用了，但这些网线与上面提及的并没有任何的不同，只是因为在不使用的引脚上也有网线。在性能上并没有任何不同，只是根据有些人的使用习惯设计。

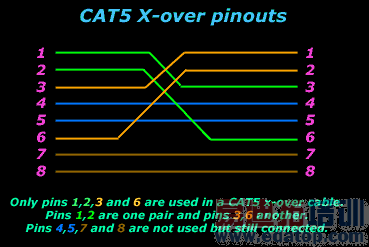

以下显示了连接八个引脚的交叉线的引脚分布：

交叉网络还可以用在什么位置上?

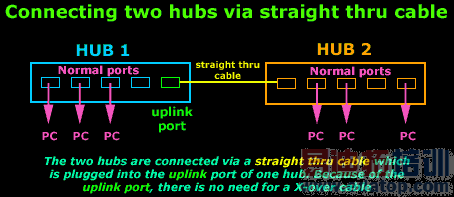

交叉网线不仅仅用于连接计算机，它还适用于各种不同的设备。最好的例子就是交换机和集线器。如果你必须连接两个集线器，那么你通常会使用一个特定的上行端口。当通过一个小开关(在大多数情况下)打开它时，该端口将不会经过TX和RX，而是保留它们原来的状态，就像是直通的。如果你没有使用上行端口或者该端口已经被使用了将会发生什么情况?下图显示了几个例子以便更容易理解：

正如你在上图看到的，由于使用了上行端口，就不再需要交叉网线了。

现在让我们来探讨一下当我们没有备用的上行端口时应该怎么做?这时我们必须使用交叉网线来连接两个集线器：
