基于FRA-开关电源的测量

随着电子，自控，航天，通讯，医疗器械等技术不断向深度和广度的发展，势必要求为其供电的电源要有更高的稳定性，即不仅要有好的线性调节率、负载调节率还要有快速的动态负载响应。而这些因素都和控制环路有关，控制环路一般工作在负反馈状态，称之为电压负反馈。如果变换器中没有用到反馈控制环路（即下图1中H部分），其传递函数一般为 其中G为输入滤波、功率变换、整流滤波部分等因数的乘积（因为其为级联的形式，所以本文中以总的乘积因子G来表示），可以看出输出随着输入的变化而成线性的变化，但是由于整流、滤波网络在整个时域的非线性，实际上这种变化应该是近似于线性，所以当输入电压改变的时候并不能很好的起到稳压的作用；如果反馈环路设计的不好，对于负载的瞬态改变，环路不能做出及时恰当的调整，那么输出电压瞬间会偏高或者偏低，甚至有可能造成电源系统的振荡，对下一级构成损坏。此时能够对环路测量就显得很重要了，那么环路部分又是怎样影响整个回路的呢？参考金升阳公司宽压或者AC-DC系列产品，此时下图表示的是反馈环路控制部分中的运放的环增益模型，其传递函数为

其中G：开环增益，H：反馈系数，GH：环增益（可以通过图1中推导看出）

一、环增益稳定的标准：

由传递函数 有，因为放大器的开环增益G是频率的函数，会随着频率的增加而减小，同时也和放大器的相位有关，当GH= -1，则其传递函数的值为∞，即增益是无穷大的，可以认为任意小的输入扰动都能引起输出的无穷大，如果这种输出无穷大的信号再反馈到功率变换环节，势必会造成最后输出的振荡，整个系统因而不再稳压。所以说可以通过分析GH的增益和相位来判断系统的稳定性。

又因为当GH= -1时是振荡的，所以有相移∠GH是180°（因为负反馈本身就有180°的相移），回路增益|GH|=1（0dB）。

所以要使运放稳定需要满足以下条件：1.相位条件就是要其相移要小于180°，即要有45度以上的裕量；2.还要满足增益条件即要有12dB以上的裕量；3.穿越频率按20dB/Dec闭合。相关解释下文给出。

二、Bode图的基础：

由上文知我们可以通过环增益GH的频率特性来判断系统的稳定性，而回路增益|GH|以及回路相位差∠GH的频率特性可以用Bode图(见图2)来表示，并且系统的稳定性可以通过Bode图中的相位裕量(phase margin) ,增益裕量(gain margin)，穿越频率(crossover frequency)来衡量。其中

相位裕量(phase margin)是指：在频率-相位曲线上，当环路增益为单位增益时实际相位延迟与360deg 间的差值，以度(deg)为单位表示，见图2。

增益裕量(gain margin)是指: 在频率-增益曲线上，当总相位延迟为360deg 时，增益低于单位增益的量，以分贝(dB)为单位来表示，见图

穿越频率(crossover frequency)也有资料称之为频带宽度等是指：在频率-增益曲线上，增益为零时所对应的频率值，见图2。

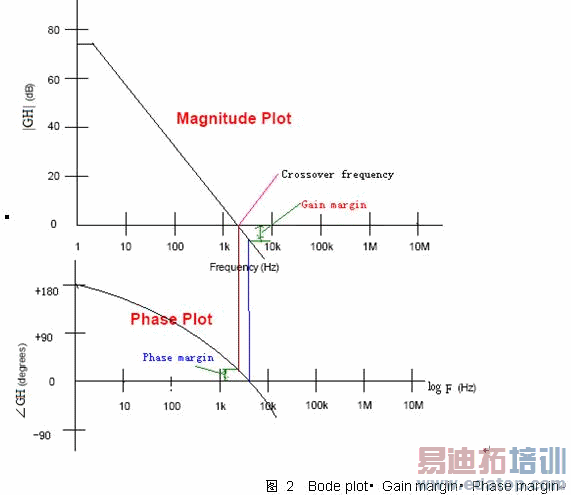

图 2 Bode plot• Gain margin• Phase margin

相位裕量(phase margin)的作用,是确保在一定的条件下（包括元器件的误差、输入电压变化、负载变化、温升等）系统都能够稳定,使用在标称输入额定负载室温下,要有45度的裕量；如果输入电压、负载、温度变化范围非常大,相位裕量不应小于30度。

增益裕量(gain margin)为了不接近不稳定点，一般认为12dB以上是必要的。

穿越频率(crossover frequency)频带宽度的大小可以反映控制环路响应的快慢。一般认为带宽越宽，其对负载动态响应的抑制能力就越好，过冲、欠冲越小，恢复时间也就越快，系统从而可以更稳定。但是由于受到右半平面零点的影响，以及原材料、运放的带宽不可能无穷大等综合因素的限制，电源的带宽也不能无限制提高，一般取开关频率的1/20~1/6。
