基于网络视讯框架的下一代IPTV

接入层把各种类型的用户终端接入到IMS核心网。对于LAN/WLAN网络，接入的终端有PC、WiFi无线终端、SIP终端、视频会议终端和IPTV机顶盒；对于2G/3G移动网络，可接入的终端有2G或3G移动终端；对于PSTN电话网，接入终端指普通电话。

承载层在业务平台和终端间转发控制信令和媒体数据，负责网络层面的资源控制、资源预留和QoS保证等功能。

控制层即IMS核心网，包括P/I/S-CSCF、HSS和MGCF/MGW。P/I/S-CSCF是IMS的核心部件，负责接入、认证与鉴权和业务触发等，HSS保留IMS用户数据，MGCF/MGW负责与传统网络互通。

业务层是多业务平台的一体化表现形式，除了提供IPTV和视频会议等视频业务外，与IMS网络配合，扩展提供即时消息和呈现等互动业务。IPTV应用服务器、EPG和CDN组成IPTV平台，与视频会议、IM和Presence等业务平台配合，实现传统IPTV业务和多样化的融合业务。

生命周期

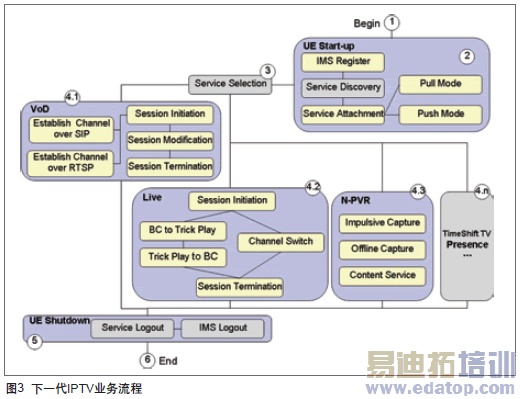

基于网络视讯框架的下一代IPTV的业务流程具有完整的生命周期，其生命周期始于UE开机阶段，活跃于业务使用阶段，终止于UE关机阶段，如图3。其细分的业务流程包含以下6个子阶段：

① UE开机。

② UE自启动，包括IMS网络注册、业务发现和业务附着三个子阶段。其中业务发现是业务选择的入口，业务附着方式有Push和Pull两种模式。

③ 业务选择，是用户浏览IPTV业务信息，选择IPTV业务的过程。

④ 业务使用，用户通过业务选择流程选中某个具体的IPTV业务形式，这些业务形式至少包括VoD、Live、N-PVR和Presence，且这些业务形式是绝对的并列关系。

⑤ UE关机，包括IPTV业务脱离和IMS网络注销两个步骤。

⑥ UE断电。

业务模式

在下一代IPTV网络中，IPTV业务的开展表现为三种业务模式：一是传统的IPTV业务，提供网络电视、VoD和时移电视等基本IPTV业务；二是移动IPTV业务，用户在移动状态下，使用与固网IPTV业务相同或类似的移动流媒体业务；三是融合的IPTV业务，在继承传统IPTV业务的基础上，以IMS网络为核心交换网，IPTV平台与其他业务平台相互配合，实现业务层面的互通，实现视频共享、即时消息和呈现等满足用户多样化需求的融合业务。

对于传统IPTV业务模式，针对现网已存在的不具备IMS网络接入能力的IPTV机顶盒，他们经Internet或宽带IP网络直接与IPTV平台交互，从EPG取得IPTV业务信息，接受IPTV应用服务器的业务控制，接收来自CDN的媒体流。

对于移动IPTV业务模式，针对已定购为IPTV业务的移动终端，他们经2G或3G移动网络经宽带网络或IMS网络与IPTV平台交互，与IPTV机顶盒同步接收媒体流，实现媒体流在移动网络和固网的共享与无缝切换。

对于融合IPTV业务模式，针对已具备IMS网络接入能力的IPTV机顶盒，集语音、视频和数据于一体，不但具有IPTV业务的媒体播放能力，而且具备可视电话和视频会议等通信能力。他们经P-CSCF注册到IMS核心网，接受IMS的接入、控制和认证管理，经S-CSCF与IPTV平台的IPTV应用服务器交互，实现IPTV业务，同时与其他业务平台的应用服务器进行交互，实现IPTV机顶盒与多种通信终端互通。

设计理念

兼容现网，平滑演进，遵循国际标准，开放的下一代IPTV架构

中兴通讯下一代IPTV研发团队多年来一直积极参与国际IPTV技术研究活动，深入研究了ITU-TIPTV-GSI、ETSITISPAN和OpenIPTV Forum等国际标准组织的技术规范，提炼精华，摈弃不足，设计了独有的兼容现有网络、平滑演进、遵循国际标准、适应未来通信生态环境的开放的下一代 IPTV架构。

中兴通讯下一代IPTV的设计目标是充分发挥自有IMS解决方案和IPTV解决方案的优势，支持传统IPTV系统向IMS网络的平滑演进；以IMS为核心交换网，与通信网充分融合，建设开放的下一代IPTV网络；以SIP协议作为核心通信协议，与平行通信业务平台无缝连接，建设充分融合的业务平台；以IPTV业务为中心，融合平行通信业务，满足多层次多样化的用户需求。

全系统，端到端的解决方案，破解运营商多网络融合迷题

中兴通讯下一代IPTV解决方案是一个包括核心控制网络、多媒体业务平台、综合用户数据库系统、综合接入网络、多媒体固定和移动终端在内的全系统、端到端的一站式解决方案。横向跨移动网络、宽带互联网络和IMS/NGN网络，纵向贯通接入层、承载层、控制层和业务层。多样化的终端支持能力和丰富的接入手段能全面覆盖各种用户群体。

丰富的融合业务形式，满足未来用户的多样化业务需求

在保留传统IPTV的直播、点播、时移电视、电视回看、轮播视频、个人电视录播等TV视音频业务的基础上，中兴通讯下一代IPTV业务的发展方向是向纵深地带细分业务，向融合地带拓展业务。用户使用IPTV业务的场景不再局限于家庭娱乐，通过移动终端与IPTV机顶盒经IMS网络与IPTV业务平台及相关通信平台的紧密融合，IPTV业务将无处不在。如，可使用移动终端定购IPTV节目，移动终端可与IPTV机顶盒同步接收媒体内容，可在移动终端和IPTV机顶盒间无缝切换，可使用IPTV机顶盒进行可视电话或视频会议，等等。

结束语

中兴通讯将长期致力于下一代IPTV架构的研究，未来将进一步探索IPTV与IMS的深度融合，化IPTV系统于无形，提炼IPTV为纯粹的业务模型，使之成为未来通信生态环境的重要组成部分。
