开关电源的数字控制实现方案

尽管业内不少人都认为，模拟和数字技术很快将争夺电源调节器件控制电路的主导权，但实际情况是，在反馈回路控制方面，这两种技术看起来正愉快地共存着。

的确，许多电源管理供应商都提供了不同的方案。一些数字控制最初的可编程优势现在甚至在采用模拟反馈回路的控制器和稳压器中也有了。当然，数字电源还是有一些吸引人之处。

本文主要讨论脉冲宽度调制(PWM)、脉冲密度调制(PDM)和脉冲频率调制(PFM)开关稳压器和控制器IC。其中一些集成了控制实际开关的一个或多个晶体管的驱动器，另一些则没有。还有一些甚至集成了开关FET，如果它们提供合适的负荷的话。因此，数字还是模拟的问题取决于稳压器的控制回路如何闭合。

图1显示了两种最常见的PWM开关拓朴布局的变化，降压和升压(buck/boost)转换器。在同步配置中，第二只晶体管将取代二极管。在某种意义上来讲，脉冲宽度调制的采用使得这些转换器"准数字化"，至少可与基于一个串联旁路元件的723型线性稳压器相比。事实上，PWM使得采用数字控制回路成为可能。不过，图1中的转换器缺少控制一个或几个开关占空比的电路，它可在模拟或数字域中实现。

不管采用模拟还是数字技术，都有两种方式实现反馈回路：电压模式和电流模式。简单起见，首先考虑它在模拟域中如何实现。

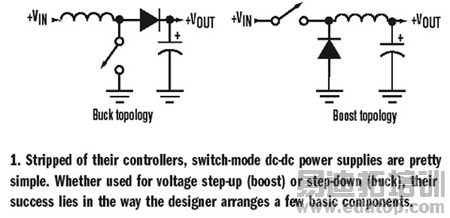

图1: 没有控制器的开关模式DC-DC电源十分简单。不论用于升压还是降压，其成功与否取决于设计者如何安排一些基本的元器件。

在电压模式拓朴中，参考电压减去输出电压样本就可得到一个与振荡器斜坡信号相比较的小误差信号(图2)，当电路输出电压变化时，误差电压也产生变化，后者反过来改变比较器的门限值。反过来，这将使输出信号宽度发生变化。这些脉冲控制稳压器开关晶体管的导通时间。随着输出电压升高，脉冲宽度将变小。

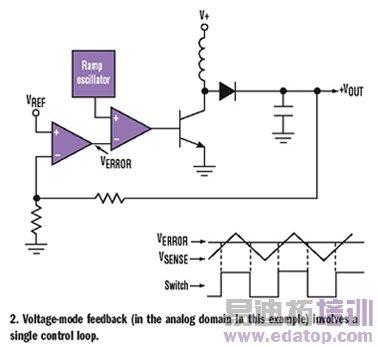

图2: 电压模式反馈(本例中在模拟域)包含一个控制回路。

电流模式控制的一个优势在于其管理电感电流的能力。一个采用电流模式控制的稳压器具有一个嵌套在一个较慢的电压回路中的电流回路。该内回路感应开关晶体管的峰值电流，并通过一个脉冲一个脉冲地控制各晶体管的导通时间，使电流保持恒定。

与此同时，外回路感应直流输出电压，并向内回路提供一个控制电压。在该电路中，电感电流的斜率生成一个与误差信号相比较的斜坡。当输出电压下跌时，控制器就向负载提供更大的电流(图3)。
