布线技巧(9)：并行直连线连接

并行直接连接是计算机之间数据传输的第二个解决方法。由于需要连接更多的电线，因此所需要的电缆会稍微有些复杂，但是鉴于它的速度，我们在电缆方面花费的时间和精力都是值得的。

大多数人都知道并行直线电缆就是"Laplink"电缆。当你购买Laplink程序或PCAnywhere时就会附送并行直连电缆。它通常是黄色的。在你阅读完本文之后，你将能够自己制作一个并行直连电缆。

并行(LPT)端口有各种不同类型，精确的说是四种，但我们会用同一条网线来使用它们。我们将逐一对它们进行探讨以便对它有全面了解。

目前，在速度方面，一个标准的LPT端口能达到的速度大约是40到60 Kbps，而一个更快的LPT端口可以期待达到接近于1 Mbps的速度。无论如何，与串行电缆(零调制解调器电缆)相比，这都是一个显著的改善。

让我们快速地浏览一下数据在并行链路上的传输方式，这将有助于我们理解为何这种方式比串行模式传输快那么多：

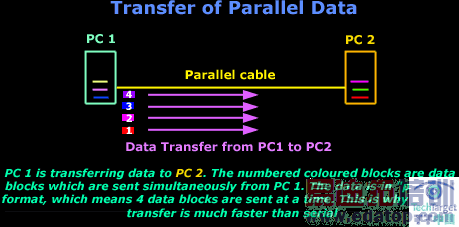

此图显示的是一个并行传输。在串行传输中每次都是传输一个数据块，而并行，更确切地说是在这个例子中，每次则是四个数据块一起传输。由于并行端口同时在多个电线上传输数据，因此它比串行快。

如果你觉得上图有点难以理解，那么就把并行电缆当作是一条可以同时行驶四辆车的四车道的高速公路，而串行电缆则是一条每次只行驶一辆车的单车道高速公路。希望这样解释对你有所帮助的。

并行端口(LPT)

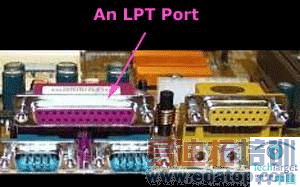

下图显示的是一台新的计算机的并行端口，也就是LPT端口。

在新的计算机上，你会发现LPT端口总是在两个COM端口的正上方，并且它通常都是紫色的。不管你使用的是什么类型的LPT，它们看起来都是一样的，只是四种不同类型LPT端口的电子特征会有所不同，而这一特性是对用户透明的。所有LPT端口都是负极DB-25连接器。 各种不同的LPT端口

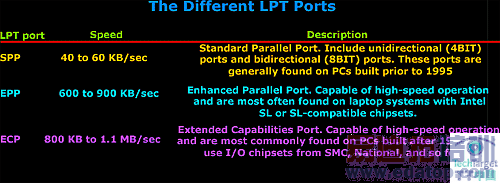

在我们分析LPT端口的引脚分布之前，让我们来看看现有的不同类型的LPT端口。同样的，由于是在LPT端口上，你可以得到不同的速度：

刚开始时可能会有一点难以理解，因此，我将在各种端口上增加了一些技术信息以便有助于你更好的理解它们。为了更简明点，我在上图中将它们进行了分类并且用颜色标识它们，以显示哪个端口与表格中的相对应：

4位端口

端口可以实现8位字节的输出和4位半字节的输入。这些端口往往被称为"单向的"，它们都是台式机总线卡(也称为IO扩展卡，串行/并行卡，或者甚至是2S+P卡)和老式笔记本电脑中最常见的。这个仍然是最常见的端口类型，特别是在台式机系统中。在典型的设备中，4位端口能够有效地达到大约为40-60 Kbps的传输率，但是配置了某些设计技巧后，它就可以达到140 Kbps。

8位端口

这些端口可以同时实现8位输入和输出，并且有时被称为"双向端口"，但是这个术语同时也老是被供应商误用为4位端口。大多数较新的笔记本电脑都有8位功能，虽然它需要笔记本电脑供应商指定的CMOS安装功能激活才可以使用。在下文中我们将进行探讨这个问题。有时候，一些相对较小比例的、有8位功能的LPT总线板接口必须使用其键盘上的硬盘跳线激活。8位端口比4位端口要好一些，因为它们运行比较快，并且当与外部设备一起使用时，可以充分发挥8位端口的性能。同样的，根据附加设备的速度、驱动软件的质量和端口的电子特性，8位端口的速度范围是80-300 Kbps。

EPP端口

它可以在ISA总线速度上同时实现8位输入和输出。这些端口与8位总线板接口速度一样快，都可以达到最大600 Kbps的传输速度。这些端口通常都是用在非打印机设备上的，如外部CDROM、磁盘驱动器、硬盘驱动器、网络适配器等等。

ECP端口

它可以在总线板接口同时实现8位输入和输出。这种端口类型的规格是由Microsoft和Hewlett-Packard一起开发的。ECP端口的显著特点是具备DMA功能、支持至少16位的FIFO、某些硬件数据压缩功能，并且它一般比其它的端口功能更多。这些端口与8位总线板接口一样快速，可以达到1 Mbps的传输率，并且在总线板接口支持的PC上还可以更快。这个设计能够在将来实现更快的传输率。

Laplink电缆用于有效地连接两个MSDOS 6.0或者更高版本的PC，它是通过INTERSVR.EXE (主机上) 和INTERLNK.EXE (客户端上)实现的。但是它也可以用Win9x/Me/2000的DCC Feature来实现更高的速度的数据传输。

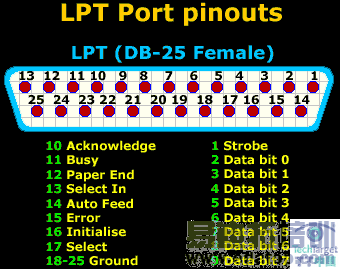

让我们现在快速地浏览一下一个LPT端口的引脚分布：

网线

正如我们所阐述的，有各种不同的LPT端口，但是所有类型的LPT端口都可以用在网线上。根据你的计算机的BIOS LPT设置，你将能够实现不同的速度传输，如上表所列。

下图清晰的显示了所需的电缆的引脚分布：

其中一根金属线必须连接到两端的金属体正极引脚上;这个也是图中显示的"金属体"。

由于我非常了解在尝试建立一个电缆并让它正常工作时会遇到多少麻烦，因此，目前，我已经为所有的DCC用户准备了DirectParallel Connection Monitor Utility，以便他们修复问题和测试DCC连接以及两端计算机的电缆。在该文中详细地提供了这些方面的信息：连接、用于连接的网线、I/O模式(4-位、8-位、ECP、EPP)、并行端口类型、I/O地址和IRQ。

它们将为我们所探讨的并行电缆连接画上完美的句号。
