低压差线性稳压器设计要点

录入:edatop.com     点击:

1 线性稳压器基本类型及LDO的主要特点

1.1 线性稳压器的5种基本类型

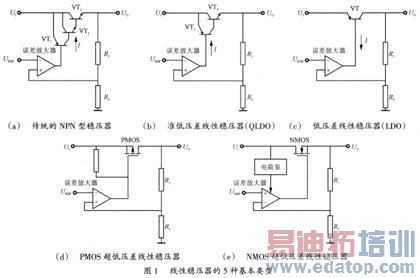

线性稳压器的5种基本类型如图l所示。其中图1(a)为传统的NPN型线性稳压器,其输入一输出压差超过2.5~3V,I为驱动电流(下同)。其中图1(b)为准低压差线性稳压器(QLDO,Quasi Low Dropout Linear Regulator),其压差可减小到0.9~1.5V。其中图1(c)为PNP型低压差线性稳压器(LDO,Low Dropout Linear Regulator),其压差仅为0.3~0.6V。图l(d)为由P沟道MOS管构成的PMOS超低压差线性稳压器(VLDO,Verv Low Dropout Linear Regulator),其压差可降至100mV左右。图1(e)为由N沟道MOS管构成的NMOSVLDO,其压差压差可低至几十毫伏。

上述5种线性稳压器的压差计算公式如表1所列。

1.2 LDO的主要特点

LDO的主要特点是可最大限度地降低调整管压降,从而大大减小了输入一输出压差,使稳压器能在输入电压略高于额定输出电压的条件下工作。例如,传统的线性稳压器7805或LM317,要求输入电压必须比输出电压高出2.5~3V才能正常工作。为获得+5V输出,就需要+8V的输入电压。与之相比,新型低压差稳压器的输入电压只需高于+5.3V,即可获得+5V输出。从电源效率上看,LM317工作在+3.3V、1A时的效率低于50%,若采用Micrel公司的MIC5156型3.3V大电流LDO,则当输入电压略高于3.3V时其效率高达95%。

LDO与开关稳压器相比,主要有以下6个优点:

(1)稳压性能好;

(2)低噪声(可达几十个微伏,无开关噪声)、低纹波(电源抑制比可达60~70dB),这对于无线电和通信设备至关重要;

(3)低静态电流(超βLDO的静态电流可低至几微安至几十微安),低功耗,当输入电压与输出电压接近时可达到很高的效率;

(4)具有快速响应能力,能对负载及输入电压的变化做出快速反应;

(5)外围电路简单(仅用两只电容器),使用方便;

(6)成本低廉。

2 LDO的电路设计要点

对于特定的应用,可根据设计条件来选择最合适的LDO。设计条件主要包括输入电源的类型(电池或者交流电源)、输出电压及电压精度、最大负载电流、静态(即空载条件下的)电流、特点(有无关断、故障标志输出等功能)。设计LD0时主要应考虑以下问题。

2.1 输出电压

固定输出式LD0的外围电路简单,使用方便,并且能节省外部取样电阻分压器的成本和空间。其输出电压值在出厂时已趋于一致(仅限于通用电压),输出电压精度一般为±5%,这对于大多数应用已经足够了。新型LD0采用激光修正技术,精度指标可达±1%~±2%。特别需要注意产品说明书所给出精度指标的适用条件,例如是在室温下还是在整个工作温度范围内,是满载条件下还是在中等负载或空载条件下。

可调输出式LD0允许在规定范围内连续调节输出电压。若将输出端与反馈端相连,使输出电压等于内部基准电压,则最低输出电压一般为1.2V左右。

2.2 最大输出电流

最大输出电流是LDO的一个基本参数。通常,输出电流越大,LD0的价格越高。LDO必须能在最不利的工作条件下给负载提供足够的电流。

2.3 输入电压

要求输入电压必须大于额定输出电压与输入一输出压差之和,即U1>U0+△U。否则LDO将失去稳压功能,输出电压会随输入电压而改变,此时U0就等于输入电压减去调整管导通电阻(RON)与负载电流的乘积,即U0=U1-RONI0。

2.4 压差

压差是LDO的重要参数,它表示输入与输出之间的电位差。LD0的压差越小越好。但是当输入电压不能满足"最小压差"的要求时,LD0就无法正常工作。此时误差放大器会进入完全导通状态,使环路的增益变为零,对负载的稳压能力会变得很差,电源抑制比也大幅度降低。

需要注意以下几点:

第一,在LD0的参数表中可以有多个甚至多组压差数据,例如在轻载、中等负载、满载条件下压差的最小值、典型值和最大值。其中,典型值仅供设计时参考。最具有实际意义的应是满载条件下压差的最大值,该参数值是在最不利的情况下测得的。设计时应以此为依据,以便留出足够的余量,确保LDO在最坏的情况下也能正常工作。

第二,为可靠起见,有时可按U1=U0+△U+lV的关系式来选择最低输入电压值。

第三,输入一输出压差并非固定值,它随输出电流的增加而增大,随温度升高而增加。

2.5 静态电流

静态电流是指在空载条件下或关断输出时,LDO内部流向地的总电流。静态电流越小,稳压器的功耗越低,在某些应用中,经常选择待机模式将输出关断,此时电池的使用寿命就取决于静态电流的大小。最近推出的新型LD0,静态电流可低至75~150μA,并且比普通LDO的稳压特性更好。需要强调的是LDO的静态电流不是一个固定值,它随负载电流的增大而增加。但VLDO的静态电流可近似认为是恒定值。

2.6 输入电源类型

输入电源有两种类型,一种是直流电源,另一种是交流电源。采用交流电时,首先要经过电源变压器和整流滤波器变成直流电,然后给LD0提供输入电压,此时LDO的压差已不再是关键指标,因为通过增加电源变压器二次绕组的匝数,很容易提高LDO的输入电压,满足LDO对压差的需要。
