视频技术参数对视频光端机的影响

随着31111工程的启动，平安城市的建设，社区监控建设已越来越受重视，社区监控要求实时的高清晰的图像，能在第一时间反映各个监控点的动态情况.数字非压缩光端机具有实时和传输带宽宽的,且同时能适用各种环境要求的特点,成了社区监控传输的首选.如何正确的认识光端机，以及如何选择我们所需要的光端机已经变得尤为重要.下面我们将简单的从国家对光端机的标准和各技术参数对光端机的影响方面熟悉下光端机。

国内有关视频光端机的标准

SJ20358—20359模拟电视信号光纤通信设备通用规范与测量方法电子工业部批准发布

SJ20854数字视频光纤传输系统通用规范信息产业部批准发布

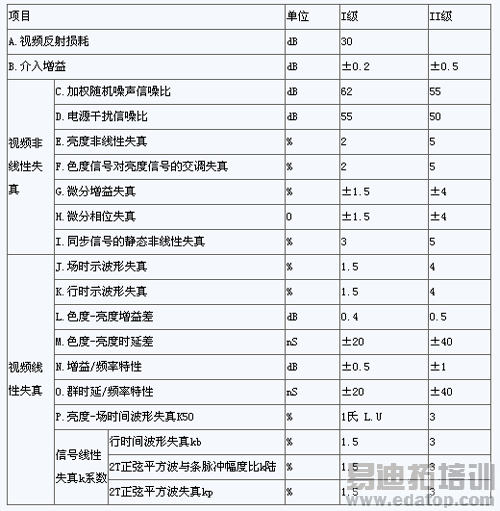

GY一38—86电视节目短程光缆传输系统技术要求广播电影电视部批准发布     SJ20358标准中规定的视频主要技术指标如下表：

SJ20358标准中列举的技术参数都是模拟光端机应该达到的标准。现在市面上销售的主要还是的数字视频光端机，因此现在数字光端机所有指标都要超过这些指标要求，低于这些指标的光端机可以不用去参考。

视频性能指标的高低对光端机图像质量的影响

1．光端机最重要的指标：

视频电平

视频电平可说是光端机最重要的指标。视频电平指标分别要考察3项指标：白电平，标准值是700mV；同步电平标准值是300mV；色同步电平标准值是300mV。

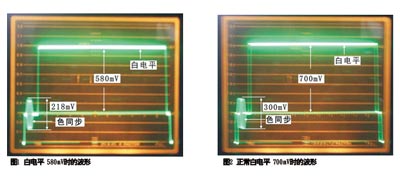

1.如果光端机输出的白电平的幅度低，摄像机传输过来的亮度信号就会等比例压缩。在低照度条件下，摄像机输出的亮度电平较低，再经过光端机的幅度压缩后，传输到监视器的视频信号更低，显示的图像就暗淡。（参见图1、图2）

图1、图2

2.同步电平偏低，监视器上的图像会扭曲，见图3。

图3

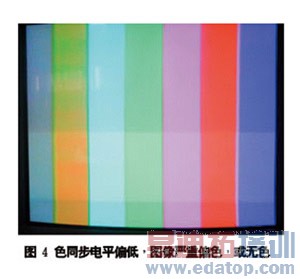

3.色同步电平偏低，监视器上的图像严重偏色，或无色，见图4。

图4

光端机比较重要的指标

1.反射损耗：是衡量视频设备间阻抗匹配程度的一项重要指标，对图像的影响：反射损耗值越大越好，否则会使图像超亮或暗淡。

2.介入增益：若不是0dB，显示不同内容的图像亮度就可能不同。而当介入增益稳定度不足时，信号电平就会产生波动，导致显示的图像亮度明显变化。

3.信噪比：是亮度信号幅度的标称值与随机杂波幅度有效值之比，以分贝（dB）为单位，对图像的影响：当信噪比比较低时，图像会出现颗粒状雪花点状的干扰，彩色闪烁会更明显，同时会影响图像的清晰度。

4.亮度非线性：亮度增益受亮度电平影响，在亮度通道中输入，输出信号间存在着非线性关系，用百分数表示，绝对值越小越好。对图像的影响：图像失去灰度，层次减少，分辨率降低（因色度信号是叠加在亮度信号上），产生色饱和失真。

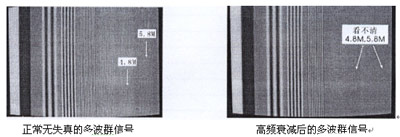

5.增益/频率特性：和视频带宽有关联，视频带宽不足，监视画面细节部分就不够清晰，480线摄像机拍摄的图像，经过光端机传输后，水平分辨率就会下降。不能简单去比较视频带宽的高低，而应当考察多波群测试信号的增益/频率特性，特别是4.8m和5.8m高频部分是否有衰减。对图像的影响：高频衰减在图像上的表现为景物边缘的模糊及色彩变淡。

N．增益／频率特性和视频带宽有关联，视频带宽不足，监视画面细节部分就不够清晰，480线摄像机拍摄的图像，经过光端机传输后，水平分辨率就会下降，不能简单去比较视频带宽的高低，而应当考察多波群测试信号的增益／频率特性，特别是4．8m和5．8m高频部分是否有衰减，对图像的影响，高频衰减在图像上的表现为景物边缘的模糊及色彩变淡。

如图所示

3．光端机其它的视频性能指标

G．微分增益失真(DG)

由于图像亮度信号幅度变化引起色度信号幅度的失真，失真的大小用百分数(％)表示，绝对值越小越好。

H．微分相位失真(dp)

由于图像亮度信号幅度变化引起色度信号相位的失真，失真的大小用度数表示，有正有负，绝对值越小越好。微分相位失真和微分增益失真对图像的影响：不同亮度背景下的色饱和度失真，影响彩色效果，如穿鲜红衣服从暗处走向亮处，鲜红衣服变浓或变淡。

L．色度——亮度增益差，单位是分贝(dB)，数值有正有负，越接近0越好，对图像的影响：数值过大引起图像饱和度的变化。

M．色度——亮度时延差，单位是ns，数值有正有负，越接近O越好，数值过人引起图像彩色镶边，对图像损伤极大；

0．群延时的单位足nS，数值有正有负，越接近0越妤，失真影响图像的质量表现：如清晰度变坏，彩色镶边等不良现象。

P．K系数的定义

把各种波形失真校人眼视觉特性，给予不同评价的基础上来度量图像损伤的一套系统方法。用百分数来表示，绝对值越小越好。

K系统数值偏大对图像的影响：

①图像出多轮廓，造成重影，使清晰度下降；②图像调节变淡，边缘轮廓不清；

③图像垂直方向的亮度不均匀，背景亮度不真实；④图像闪动：

⑤图像沿水平方向界限不清，严重时造成水平方向拖尾。
