数字电视马赛克系统解决方案

录入:edatop.com     点击:

EPG的经营价值在于它的使用频率非常高,而且通常EPG都被设定为开机界面。这种高使用频率可使EPG带来广告收入。但是EPG毕竟是一种文字导航,而这种文字导航可以长期满足电视用户对导航的需求么?如何为用户提供更直观、互动、更具吸引力的导航方式呢?

另外,从数字电视进入百姓家的那天开始,有一种用户反映从来没有停止过:换台比模拟电视还慢……这个问题和机顶盒搜索频率、数字电视的视频编码帧组结构等原因有关,因此换台时间在两秒以内都属正常,于是有人干脆每次换台时,先把眼睛先转去其它地方,等它再出现画面时再转回来。虽说数字电视时代,为用户提供500个频道不在话下,但是如果用户真想把这500个频道都浏览一遍,还真需要点儿耐心。那么该如何帮助用户迅速、直观的从几百个节目中选择节目收看呢?

  解决方案

  马赛克系统可以在终端用户屏幕上划分出多个小画面,同时显示多个不同的电视节目。用户只需要通过遥控器移动光标,就可选听某一画面(即某一节目)的声音,并可切换到此画面正常收看,因此100个频道翻5次左右也就可以全部浏览完毕。运营商还可以事先把节目归类,比如将央视所有节目放在同一画面,将所有娱乐频道放在同一画面……更利于电视观众从上百套节目中轻松挑选出自己喜爱的节目,并且相对于EPG的文字导航来说,这种基于多画面马赛克的图像浏览和图像导航方式显然更加互动、直观,更具吸引力。

  马赛克系统由多画面生成器和EPG组成,生成相应的视音频码流和含有马赛克描述子的SI,PSI。方案图如下:

方案图

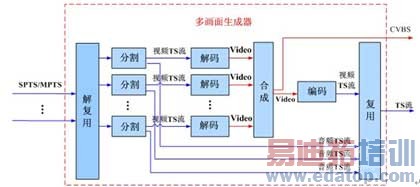

方案中的核心设备是多画面生成器,以算通NV820为例,前端用户可以通过操作界面从输入的多路SPTS或者MPTS中选定20个节目,以及与节目对应的音频节目进行组合。导航器根据用户的设定进行解复用、视频解码、分割、合成、背景和字符叠加、编码、音频选择、同步处理,再复用生成一个具有一个视频,多个音频,含有马赛克SI的输出流。多画面生成器内部功能模块如下:

功能模块

EPG在系统中用于与多画面生成器配合,生成PSI中的马赛克描述子,描述各个子画面的特性及对应节目所在频点和频道。

  NV820多画面生成器输出为1.5~15Mbps,通常一个多画面占用6~8Mbps左右带宽,因此多个NV820可复用、调制占用一个频点,可通过级联转移操作从一个马赛克画面转到下一个马赛克多画面实现全部节目的导航。

  为了便于用户监测和与模拟字幕机等设备连接,NV820提供视频输出接口。可以通过TCP/IP网络配置参数,更换背景,监视输出视频效果。

  增值点

  马赛克系统不仅支持更加直观、更具吸引力的画面导航以及支持用户快速翻看节目,而且还具有以下增值点:

  1、马赛克系统支持文本和图形的显示,给了运营商更大的应用空间,运营商能方便地向用户介绍各类业务信息

  2、广告增值应用:马赛克画面作为导航画面,出现频率最高,因此可在马赛克中定义一个较大画面的逻辑单元,用来做专业广告,高出现频率可使马赛克带来丰厚的广告收入

  3、加密节目的推介平台:马赛克视频导航抽取的是未加密的数字码流,用户不需付费就可通过马赛克小画面知道所播放的内容,激发用户的购买欲,方便用户选购。



来源:中电网
