(4)红外线会议系统

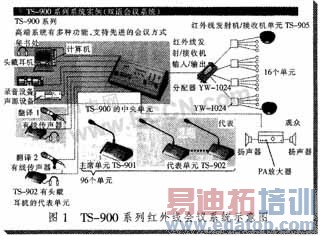

国产TICO CLOSE TALK红外线会议讨论系统由中央控制单元、发射/接收单元以及一定数量的代表发言单元组成。代表发言单元包含有发射机、接收机、传声器、扬声器和可充电电池,通过红外线信道与安装于会场高处的发射/接收单元进行双向通信,距离不超过7 m。而发射/接收单元则通过1根同轴电缆连接到中央控制单元。TOA的TS-900系列红外线会议系统除具有讨论功能外,还兼具有同声传译(2种语言)和表决功能。TS-900系列红外线会议系统示意图如图1所示。
红外线会议系统当前被认为是较有发展前途的新型会议系统。但和有线会议系统相比仍有一定差距:保密性和稳定性稍逊;发言单元和接收单元之间的距离不能超过5~7 m;同时工作的单元数量受限制。
6 会议系统的声反馈抑制技术
声反馈引起啸叫是所有扩声系统都遇到并且较难解决的技术问题。会议系统由于共处一室的传声器数量较多而使声反馈啸叫问题更加突出。
目前采取的抑制声反馈技术手段很多,但还未有一种是绝对完善的,通常都是采取多种方法结合。
6.1 "扬声器自动开关"和"传声器自动开关"技术
(1)手拖手型会议系统:当对着某一传声器发言,同一单元的扬声器即自动关闭;而当本单元传声器没有信号,同一单元的扬声器即自动开启。如果按下传声器键30 s不讲话,该单元的传声器也会自动关闭。
(2)自动混音型会议系统:当对着某一传声器发言,传声器即自动开启,不讲话时就自动关闭。
较高档的会议系统更增设了内置的可调均衡器和啸叫抑制器。Panasonic的WM系列会议系统的主控机还仿照一般调音台的设计,配有SEND/RETURN(送出/返回)接口,用户需要时可自行外接参量均衡器或移频器等音频处理设备,便于对声音信号作更细致的调控以抑制啸叫和改善音质。
6.2 可变方向性传声器和4-ECM传声器技术
经理论和实践证明,对于不同的声学环境,选用不同方向特性的传声器,将有利于提高传声增益、抑制声反馈啸叫。一般经验,如讲台、舞台等建声条件较好的场所宜选用心形特性的传声器;圆桌会议宜选用心形或超心形传声器;对于声学环境特别恶劣,例如混响时间过长或发言者距离传声器较远(如领导接见或各种"论坛"等场合,发言者坐沙发而传声器放置于茶几上),可考虑选用超心形甚至超指向性传声器。
近年来有多个品牌推出了一只传声器配备多个传声器头供用户选用。如日本audio-technica(铁三角)AT859QMLa系列,配有3种传声器头,包括120°心形指向、100°超心形指向和90°微超指向等。美国EV的Polar Choice系列鹅颈传声器,则配用一个具备可变方向性的传声器头,通过底座上的按钮,可选择全向、心形、超心形和超特心形4种指向特性,便于使用者在现场实地调试,选取最合适的方向特性,从而获得最佳的传声增益和良好的重放音质。

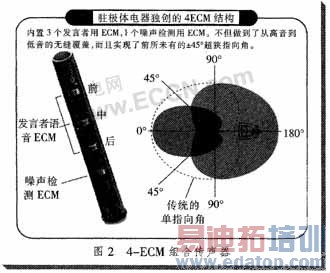

Panasonic最近推出由4个ECM(驻极体电容传声器)组成的组合式会议传声器,如图2所示,前、中、后3个ECM按不同位置分别采集发言者的声音,最后一个ECM用作噪声检测。该系统采用称为"F-R比较法"的技术,将发言者的话音音量与环境噪声音量进行比较,能清晰地采集传声器前方发言者的声音,而不受周边发言者的声音和环境杂音的干扰。同时通过对环境噪声的动态分析进行调整,自动抑制声反馈啸叫。
6.3 "NOMA"技术
美国SHURE、日本audio-technica等多个品牌的自动混音台具有开启传声器数量衰减(Number of OpenMicrophone Attenuated,NOMA)功能,能按已开启的传声器数量多少,自动调节衰减总的输出电平。在有多只传声器同时发言的情况下,不会因为输入电平的叠加导致整体系统的输出增益上升而诱发啸叫。
6.4 "哑音对应互动"技术
"哑音对应互动"技术是将正在发言的传声器附近区域的天花扬声器或音箱自动关闭(哑音),从而抑制声反馈啸叫。

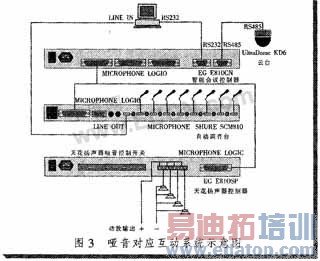

图3显示一个具有"哑音对应互动"功能的自动混音型会议系统的方框图。
图中由SHURE SCM810自动混音台、E810SP天花扬声器控制器和E810CN系统控制器,加上多只SHURE412台式传声器、CROWN功放和8只JBL天花音箱等部件,组成会议讨论系统和扩声系统。通过编程和设定,即可实现"哑音对应互动"的功能。
6.5 多种可选的会议传声器
从拾音效果和抑制啸叫等方面的性能对比,不同结构的传声器各有优缺点,分别适用于不同的场合。
(1)鹅颈式传声器便于靠近发言者的嘴边,加上其心形(或超心形)指向特性以及电容传声器具有较高灵敏度,因而广泛用于固定位置的会议发言,效果甚佳。但不适合流动使用,也不适合唱歌、小品等节目表演。另外鹅颈传声器本身对发言者面部有一定遮挡,在电视拍摄和会议电视等场合可能不大受欢迎。
(2)手持式传声器被认为是音质最佳的传声器,各类节目都合适。但同样存在对发言者(或表演者)的面部遮挡问题。同时占用了使用者的一只手,对边歌边舞的表演者或边讲边操作的发言者就不甚理想。
(3)领夹式无线传声器解放了发言者的双手,也不遮挡面部,因而颇受欢迎。但由于传声器头距离使用者口部较远,音质不大理想,只适宜语言节目。加上使用全指向性传声器,较易引起啸叫。
(4)头戴式无线传声器随着其工艺技术进步,体积越来越小巧,加上颜色搭配美观,正引起人们的极大兴趣。中央电视台近2年的春节晚会起了示范作用,演唱、舞蹈、小品等都大量用上头戴式传声器。现在连日常的访谈、说唱、游戏互动等节目也用上了。头戴传声
器具备了领夹传声器的所有优点,而克服了其缺点。由于传声器贴近嘴边,可选用心形特性,因而不易啸叫,完全可达到专业演唱要求的音质,对边歌边舞的表演者或边讲边走动边操作的发言者最为理想。但缺点是同等档次的传声器,头戴式较贵;而且有些人可能不习惯(或看不惯)耳朵上挂个东西。
(5)压力区式传声器(Pressure Zone Microphone,PZM,亦称为界面传声器)是将一个小型压力式电容传声器的振膜朝下安装在一块声反射板上。通常放置在地板、墙面、桌面或其他平面上使用,由于直达声与反射声同相相加使界面传声器的输出加倍,即提高6 dB。

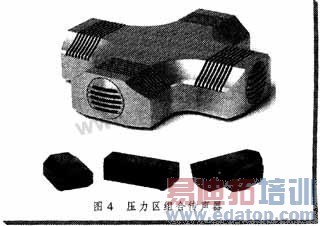

压力区传声器已有30多年历史,但一直未见有广泛应用,其中原因之一是容易引起啸叫。近年来随着抑制啸叫技术的提高特别是会议电视的普及发展,压力区传声器以其较隐蔽的外形不影响画面的特点,几乎成了会议电视系统的常规配套设备,并有单向、双向、三向、四向等多种组合的形式,分别适用于人数多少不同的小型讨论、谈话、采访等场合,如图4所示。但使用中仍需特别注意加强抑制声反馈啸叫的措施。
为了适应用户选择多种类型传声器的要求,部分品牌(如TAIDEN HCS系列)会议系统还特意设计了所谓"双传声器输入"功能作为卖点。即在鹅颈式会议系统单元的底座上增设一个外接传声器插口,一方面可多插入一个鹅颈传声器以便于一个单元供两人使用;另一方面,对那些不愿意受到鹅颈传声器束缚和遮挡的发言者,可根据需要和条件,随意插入领夹传声器、手持传声器、压力区传声器或头戴式传声器,以进行更灵活而潇洒的发言。
