运营商以太网测试(三)

4  OAM测试

OAM（Operations Administration and Maintenance，操作管理和维护）是监控和解决网络问题的工具。它能够报告网络的状态，使网络管理员能够更有效地管理网络。Ethernet OAM主要包括以下3个方面：

（1）IEEE 802.1ag和ITU-T Y.1731。连通性故障管理(CFM，Connectivity Fault Management)，提供端到端的以太网管理。
（2）IEEE 802.3ah。提供点到点链路的故障检测，又称为Link OAM。
（3）E-LMI。定位于用户网络接口（UNI）的OAM协议，主要工作于用户边缘设备和提供商边缘设备之间。

Spirent Testcenter业界第一个而且是最完整的提供了802.1ag和802.3 ah测试解决方案。

图20为高精度采样触发条件设置；图21为高精度采样显示倒换过程和时间。

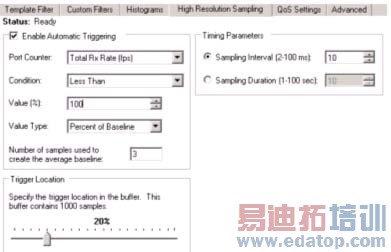

图20  高精度采样触发条件设置

图21  高精度采样显示倒换过程和时间

4.1  IEEE 802.1 ag Link OAM测试

Spirent Testcenter提供了完整的802.1ag Link OAM测试能力，包括：

（1）支持有状态的802.1ag协议仿真。
（2）可以工作在主动模式(Active)和被动模式(Passive)。
（3）支持链路状态监控，用户可以设置错误信号事件阀值，错误帧事件阀值，错误帧周期事件阀值和错误帧秒事件阀值，当上述事件发生时，通过事件通知方式通知对端OAM实体(被测设备)。
（4）支持Link Fault，Dying Gasp和Critical Event紧急链路事件仿真。
（5）支持远端环回仿真(Loopback)。
（6）支持远端MIB变量请求和响应仿真。
（7）支持用户编辑Local Information TLV和Organization Specific TLV。
（8）支持单向模式。
（9）提供本端和远端链路状态，802.1ag协议帧，链路状态统计。
（10）解析远端信息(Remote Information)。
（11）支持协议一致性测试。

图22  Spirent Testcenter提供最强大的802.3ah统计和解析能力

4.2  IEEE 802.1ag / Y.1731 CFM测试

Spirent Testcenter提供了强大的802.1ag/Y.1731测试配置向导，帮助用户快速仿真复杂的运营商以太网拓扑结构，验证被测设备和网络的CFM功能和性能。

（1）支持IEEE 802.1ag和Y.1731 CFM协议仿真，验证被测设备和网络的功能和性能。
（2）每端口支持仿真1024个MP和1024 MA/MEGs，每个MEP可带最多10个MIPs，并形成不同复杂的网络拓扑，测试被测设备作为MEP和MIP的能力。
（3）提供测试配置向导，并可预览仿真的拓扑结构，仿真的拓扑结构可以存成图片文件。
（4）支持环回，Link-Trace，连续性检测，RDI，AIS等OAM功能。
（5）用户可以定义MAC addresses，VLANs，MEG IDs/MAID，MEP IDs，levels和各种TLVs。
（6）能够和PBB/PBT测试结合起来，激活/关闭隧道，验证保护倒换和故障恢复事件测试；连续性检测的间隔最小可以到3.3ms。
（7）支持CFM OAM帧模版的编辑，发送CFM OAM流。
（8）提供详细的统计，基于端口，MP和MA/MEG的包括各种OAM报文的收发个数，各种告警的统计，提供对端状态等；
（9）支持一致性测试。

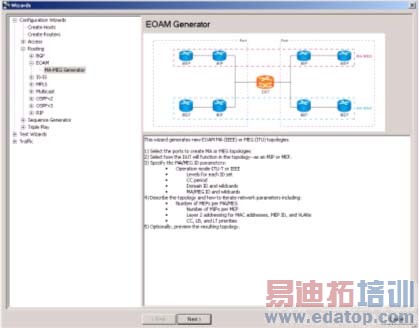

图23  Spirent Testcenter 802.1ag/Y.1731测试配置向导

5  TDM业务承载测试

NGN网络不会是一朝一夕就能建成的，现存的服务于PSTN公共语音通信业务的PDH/SDH网络还将会长期存在，网络上大量存在的用户TDM设备还将继续使用。为了保护用户在TDM设备上已有的投资，在下一代包交换网络中提供TDM业务接入和TDM数据透传能力是十分必要。

目前，有以下几种在包交换网络中承载TDM业务的方案：

（1）RFC4553 SAToP提供针对E1/T1/E3/T3等较低速率的PDH电路业务的仿真功能。SAToP是用来解决非结构化，也就是非帧模式的E1/T1/E3/T3业务传送。它将TDM业务都作为串行的数据码流进行切分和封装后在PW隧道上进行传输。

（2）RFC 5086 CESoPSN提供结构化的TDM业务仿真传送功能，也就是具有帧结构和TDM帧内信令的识别处理和传送功能。以E1为例，结构化的E1由32个时隙组成，除0时隙外，其他的31个时隙分别可以承载一路64kbit/s的话音业务。0时隙用于传送信令和定帧符。CESoPSN协议可以识别TDM业务的帧结构，对于空闲时隙信道可以不传送，只将CE设备有用的时隙从E1业务流中提取出来封装为PW报文进行传送。同时提供对E1业务流中CAS和CCS信令的识别和传送功能。

（3）在MEF-8.0定义了裸以太封装的TDM电路仿真报文，通过不同的ECID（电路仿真标识符）来区分不同的TDM电路仿真数据流。

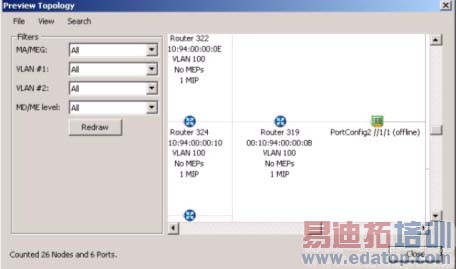

图24  测试拓扑预览

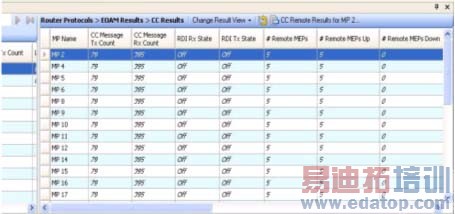

图25  802.1ag/Y.1731结果统计示例——CC统计

另外，MEF也推出了MEF-18认证，作为在以太网上曾在TDM业务的一致性测试规范。

思博伦通信的ANUE网络损伤仿真仪提供了MEF-18测试套（见图26）。ANUE是思博伦公司在损伤仿真方面推出的一个全新平台，它采用FPGA芯片架构，可支持双向100%全线速的流量，在L1~L7完成仿真丢包、延时、包抖动、包复制、包错误、带宽限制等功能。其主要特点包括：

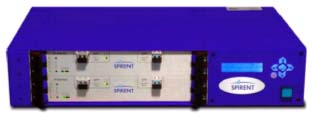

图26  ANUE网络损伤仿真仪

●能提供双向100%全线速性能损伤。
●可支持随时间变化的时延损伤仿真，并能提供精确到1bit的时延损伤。
●具有实时的数据统计和告警显示。
●具有16个过滤器，通过与或组合可根据用户需求生成损伤。
●提供了2000个字节的可编辑范围。

提供对现有网络损伤情况进行捕获并回放的功能。

●提供G.1050标准的损伤模版。
ANUE通过对MEF-18的支持，为客户进行认证测试前所进行的基准测试提供便利。该功能有如下特点：
●完全遵循MEF 18/G.8261规范。借助可复制的网络模型，用于MEF-18认证测试，测试完全遵循MEF18/G.8261规范。
●预置的测试场景。与MEF-18测试例相对应的网络场景。
●简单快速完成测试。每一个测试模型通过"损伤表格"文件（.ait格式），导入到仪表，配合Network Playback功能完成测试。

6  结束语

城域以太网技术正在越来越快的被部署，如何在研发、验证、工程建设和运营维护等各个阶段全面评估运营商以太网设备和网络，成为非常迫切的问题。思博伦通信城域以太网和运营商以太网解决方案，全面支持从传输、服务、管理等方面测试，是目前业界最为完整的城域以太网测试方案，正在帮助大量厂商，运营商完成下一代网络和业务的部署。
