采用CWDM打造固网光进铜退宽带传输接入层网络

1 固网"光进铜退"概述

目前，固网运营商传统语音业务呈下滑趋势，宽带业务是中国电信及中国网通的战略方向。另一方面，随着3G到来的运营商重组，中国移动将获得固网业务牌照，中国移动将在未来与现有固网运营商争夺宽带客户，生存压力迫使现有固网运营商在有限时间窗口都积极推进宽带接入网的建设，以争取将来的主动。由于铜线传输带宽和传输距离成反比，光宽带接入网建设总体来说是缩短用户铜线使用长度或者避免用户铜线的使用，表现为光节点尽可能下移接近最终客户，即"光进铜退"。中国电信将"光进铜退"定位为中国电信网络转型，增强企业竞争力，提高运行维护质量，提升企业价值的的重要举措，是继网络智能化、城域网优化后的网络转型的第3个里程碑，同时也可以认为是网络建设从"以基于铜缆的窄带语音为主"到以"以基于光缆的宽带数据为主"的一个转变。

光进铜退的应用模式表现为FTTX：以光纤最终延伸所处的位置所在，分为FTTH(光纤到户)、光纤到大楼(FTTB)、光纤到节点(FTTN)等几种情况;其中FTTH(光纤到户)是指将光网络单元(ONU)安装在住家用户或企业用户处，是FTTX系列最靠近用户的光接入网应用类型，是宽带接入的终极解决方案。

2 CWDM组建光进铜退接入层网络传输平台

目前光进铜退解决方案概括为2种：EPON解决方案及POP点(MSAG、MSAN、DSLAM等POP点)下移解决方案。在不考虑最后1公里接入技术差别情况下，归结为客户接入设备EPON或者POP点局端上行业务带宽明显加大，对应的上行接口带宽一般为FE或者GE。现有的MSTP网络在处理大颗粒GE业务有明显不足，并且随着终端用户接入业务带宽上升，传统的STM-1/4/16 MSTP环网线路带宽明显不够使用，形象的比喻是乡镇与村村都通了公路，那乡镇到县城的道路成为瓶颈也要改造。

本着"合理规划，适度超前"的原则，定位于传输接入层网络的低成本粗波分设备在改造及升级现有的传输接入层是最佳选择。

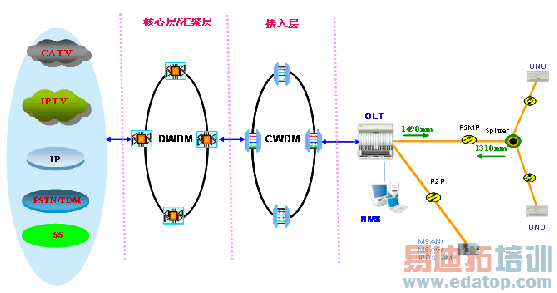

图1 光进铜退传输层网络示意图

如图1所示是采用CWDM组建光进铜退传输接入层承载网络示意图。通过CWDM网络改造，现有的GE业务和FE业务经过汇聚通过CWDM某些波长来承载，原有的MSTP环网业务通过CWDM的一个波长来承载。该方案有明显的优点：

IP OVER WDM 简化了网络层次，顺应了网络演进趋势，避免SDH层面的资源浪费，利用CWDM&DWDM对业务的透明传送特点，满足城市用户接入业务类型丰富的需求。

用性价比较高的CWDM组成传输接入层网络，初期投资低，具有平滑升级的特点，原有的MSTP环网业务通过割接用CWDM一个波长来承载，充分利用了原有设备资源;同时后期扩容方便。

利用WDM网络的完善保护机制和成熟的电信级应用，满足城市用户高可靠性需求和高QOS需求，在承载城市区域的SAN类业务具有天然的优势;是NGN/IPTV/3G/大客户等各类业务的综合承载平台。

3 ZXMP M600粗波分设备系统简介

ZXMP M600是中兴通讯完全独立自主研发的粗波分产品，本着标准化的研发理念，严格按照CWDM的国际标准进行设备的设计和研发，ZXMP M600是国内真正的电信级标准CWDM产品。该设备具有显著的特点：

(1) 极高的系统集成度

1 个CWU 机箱(1U 高)构成的OTM 节点可实现4+1 波的双向传输(+1代表1310 nm OSC)。

1 个CWU 机箱(1U 高)构成的OADM 节点可实现2+1 波的双向传输。

1 个CWE 机箱(6U 高)最大可实现18 波双向传输。

(2) 强大传输能力及丰富的业务接入类型

ZXMP M600支持业界最高的45Gb/s(即2.5Gb/s×18)的传输能力。利用光/电/光的波长转换技术将接入的光信号转换为符合G.694.2 建议的波长信号输出。

多速率业务的接入，包括STM-1、STM-4、STM-16。

连续速率业务(12.5Mbit/s~2.7Gbit/s)的接入，如E3、T3/DS3、E4、STM-0/STM-1/STM-4/STM-16、FE、GbE、FC、2FC、ESCON、DVB-ASI。

多业务的汇聚，2个GbE 号汇聚成STM-16、4 个GbE/FC/FICON/ESCON/DVB-ASI 汇聚成STM-16、及多个FE业务汇聚。

(3) 灵活的组网方式

支持链形网、环形网、相切网等多种组网。

采用模块化结构，支持1 波至18 波的灵活上下，并可实现模块化平滑升级。

(4) 强大的保护能力

支持链路光复用段1+1 保护和环网光通道1+1 保护。

(5) 完善的监控信息传输功能

ZXMP M600 提供2 对100BASE-FX 的OSC 接口、2 个10/100 M 以太网电口，也可用ETM板提供电监控信道。OSC 监控通道的传输距离达80 km。

(6) 灵活的机箱设计

CWU：高度1U(44 mm)，单板槽位6 个。支持台式和IEC/ETSI 标准19″机柜式安装。机柜安装时，支持前安装和后安装两种安装形式。

CWE：高度6U(265.9 mm)，单板槽位18 个。支持IEC/ETSI 标准19″机柜式安装。支持前安装和后安装两种安装形式。通常单独配置在业务集中的站点。

(7) 多种电源接入方式

CWU 机箱可接入-48V/-60V的直流电源，或220V(50 Hz)/110V(60 Hz)的交流电源。其中，交流电源的接入需要外置交流适配器实现。

CWE 机箱可接入-48V/-60V的直流电源。

每个设备机箱通过2 块电源板实现电源1+1 热备份，保证系统可靠供电。

(8) 便利的维护

除电源板(PCW)和主控板(NCP)外，适用于CWU和CWE 的各种单板均支持混插和热插拔，支持可更换的SFP 光模块，支持前安装。

机箱的风扇均支持热插拔和前安装。

4 ZXMP M600设备光进铜退应用案例

如图2所示是 M600应用于东北某省会城市郊县光进铜退传输网改造项目的示意图，在县郊光进铜退改造中，县网1及县网2部分接入节点需要进行开通IPTV业务，POP点上行的接口为GE，原有的MSTP网络无法满足要求，经过充分评估和实验，最后选用M600粗波分设备来对原县城的传输网络改造，如图所示，在县网1和县网2分别建设CWDM环网，新的POP点输出的业务通过CWDM波长直接汇聚到本地DWDM网络。该网络自开通以来一直稳定运行。

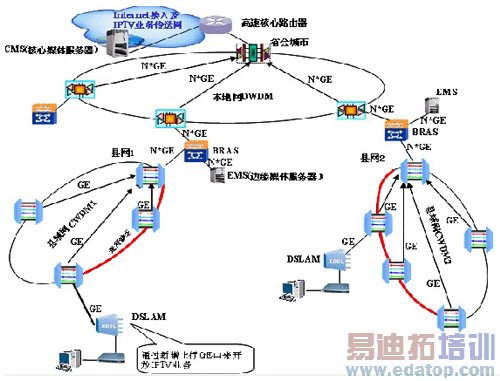

图2 M600应用于某省会郊县光进铜退传输网改造
