电力电缆故障测量中接地电流消除方法的研究

因此，倒置电桥具有如下特点：

将故障相电阻转移到电桥，当电桥达到平衡后，理想状态下故障电阻对测量精度无任何影响；

待测电阻RX与R0+(R0-RX)串联，由式(3)得出可调电阻的档位就是故障点距离与故障相总长之比。因此，这种接线对故障电缆总长度无任何限制。

4消除接地电流

故障检测时，接地电流对测量精度有很大影响。因此，在施加电桥电源之前消除接地电流有助于提高测量精度。倒置电桥法主要是利用基尔霍夫定理消除接地电流，其原理图如图5所示，等效电路图如图6所示。

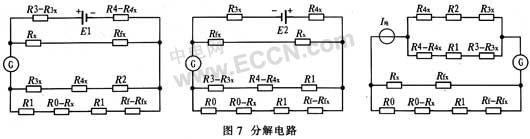

图6中，假设无外接电源时流经检流计G的接地电流为I地，则流经检流计G的电流电源来自于E1、E2和I地，根据电流电源不同图6可分解为3个独立电路，如图7所示。

其中r1，r2分别为电源1和电源2的内阻，令

5模拟实验

为了验证该方法的有效性，设计了如图8所示的实验电路。图中接地电流消除接线如图5所示，其中选取100 m试验电缆，并在分别总长的1／5、2／5、3／5、4／5处人为制造绝缘故障点，无故障测量电缆选取为50 m，采用阻值为2 kΩ的可调电阻器。当调节可调电阻器至适当位置时，在多种情况下灵敏电流计读数均为零，说明接地电流已消除。

6 结束语

介绍了倒置电桥法测量电力电缆故障的基本原理，详细分析了在倒置电桥法接线方式下消除接地电流消除的方法，给出了分解电路及其公式。并通过实验模型验证了在实际情况下倒置电桥法对消除接地电流的有效性。

作者：邢海瀛，符达兵，何润华
(1．武汉大学电气工程学院，湖北 武汉 430072；2．海南电网琼山供电公司，海南 海口，571100；3．南方电网超高压输电公司广州局，广东 广州 510405)
