O 引言

众所周知，任何闭环系统在增益为单位增益l，且内部随频率变化的相移为360°时，该闭环控制系统都会存在不稳定的可能性。因此几乎所有的开关电源都有一个闭环反馈控制系统，从而能获得较好的性能。在负反馈系统中，控制放大器的连接方式有意地引入了180°相移，如果反馈的相位保持在180°以内，那么控制环路将总是稳定的。当然，在现实中这种情况是不会存在的，由于各种各样的开关延时和电抗引入了额外的相移，如果不采用适合的环路补偿，这类相移同样会导致开关电源的不稳定。

1 稳定性指标

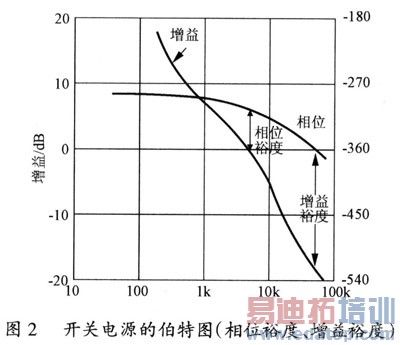

衡量开关电源稳定性的指标是相位裕度和增益裕度。相位裕度是指：增益降到0dB时所对应的相位。增益裕度是指：相位为零时所对应的增益大小(实际是衰减)。在实际设计开关电源时，只在设计反激变换器时才考虑增益裕度，设计其它变换器时，一般不使用增益裕度。

在开关电源设计中，相位裕度有两个相互独立作用：一是可以阻尼变换器在负载阶跃变化时出现的动态过程；另一个作用是当元器件参数发生变化时，仍然可以保证系统稳定。相位裕度只能用来保证"小信号稳定"。在负载阶跃变化时，电源不可避免要进入"大信号稳定"范围。工程中我们认为在室温和标准输入、正常负载条件下，环路的相位裕度要求大于45°。在各种参数变化和误差情况下，这个相位裕度足以确保系统稳定。如果负载变化或者输入电压范围变化非常大，考虑在所有负载和输入电压下环路和相位裕度应大于30°。

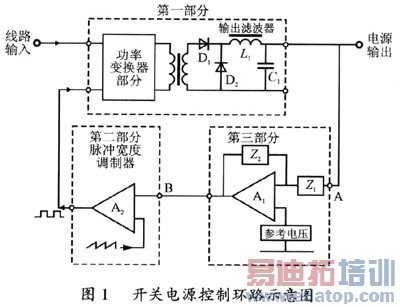

如图l所示为开关电源控制方框示意图，开关电源控制环路由以下3部分构成。

(1)功率变换器部分，主要包含方波驱动功率开关、主功率变压器和输出滤波器；

(2)脉冲宽度调节部分，主要包含PWM脉宽比较器、图腾柱功率放大；

(3)采样、控制比较放大部分，主要包含输出电压采样、比较、放大(如TL431)、误差放大传输(如光电耦合器)和PWM集成电路内部集成的电压比较器(这些放大器的补偿设计最大程度的决定着开关电源系统稳定性，是设计的重点和难点)。

2 稳定性分析

如图1所示，假如在节点A处引入干扰波。此方波所包含的能量分配成无限列奇次谐波分量。如果检测到真实系统对不断增大的谐波有响应，则可以看出增益和相移也随着频率的增加而改变。如果在某一频率下增益等于l且总的额外相移为180°(此相移加上原先设定的180°相移，总相移量为360°)，那么将会有足够的能量返回到系统的输入端，且相位与原相位相同，那么干扰将维持下去，系统在此频率下振荡。如图2所示，通常情况下，控制放大器都会采用反馈补偿元器件Z2减少更高频率下的增益，使得开关电源在所有频率下都保持稳定。

波特图对应于小信号(理论上的小信号是无限小的)扰动时系统的响应；但是如果扰动很大，系统的响应可能不是由反馈的线性部分决定的，而可能是由非线性部分决定的，如运放的压摆率、增益带宽或者电路中可能达到的最小、最大占空比等。当这些因素影响系统响应时，原来的系统就会表现为非线性，而且传递函数的方法就不能继续使用了。因此，虽然小信号稳定是必须满足的，但还不足以保证电源的稳定工作。因此，在设计电源环路补偿时，不但要考虑信号电源系统的响应特性，还要处理好电源系统的大信号响应特性。电源系统对大信号响应特性的优劣可以通过负载跃变响应特性和输入电压跃变响应特性来判断，负载跃变响应特性和输入电压跃变响应特性存在很强的连带关系，负载跃变响应特性好，则输入电压跃变响应特性一定好。

对开关电源环路稳定性判据的理论分析是很复杂的，这是因为传递函数随着负载条件的改变而改变。各种不同线绕功率元器件的有效电感值通常会随着负载电流而改变。此外，在考虑大信号瞬态的情况下，控制电路工作方式转变为非线性工作方式，此时仅用线性分析将无法得到完整的状态描述。下面详细介绍通过对负载跃变瞬态响应波形分析来判断开关电源环路稳定性。

3 稳定性测试

测试条件：
    (1)无感电阻；
    (2)负载变化幅度为10％~100％；
    (3)负载开关频率可调(在获得同样理想响应波形的条件下，开关频率越高越好)；
    (4)限定负载开关电流变化率为5A／μs或者2A/μs，没有声明负载电流大小和变化率的瞬态响应曲线图形无任何意义。

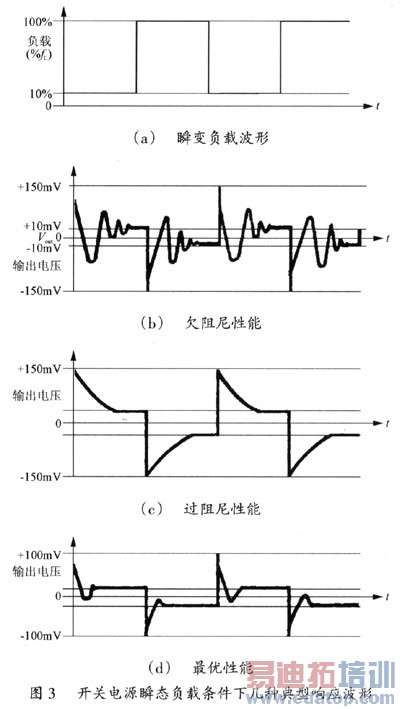

图3(a)为瞬变负载波形。

图3(b)为阻尼响应，控制环在瞬变边缘之后带有振荡。说明拥有这种响应电源的增益裕度和相位裕度都很小，且只能在某些特定条件下才能稳定。因此，要尽量避免这种类型的响应，补偿网络也应该调整在稍低的频率下滑离。
