巧妙用无线AP连接多个有线局域网

录入:edatop.com     点击:

点对多点的无线桥接模式所有无线AP的设置都一样,采用点对多点桥接即可,而其它的参数类似于上面的点对点桥接设置,所有的无线AP要使用相同的频率,信道,同时AP的IP地址要设置在同一个IP段上,另外如果两个无线AP有WEB加密方式的话,也要设置成完全相同。

随着现代化技术的加快,一些大中型企业每个科室都配备了电脑,有的甚至不止一台,为了能够方便数据的传输,加快工作效率,各企业都组建了局域网。但由于各个办公楼地点离的较远,在组建局域网的时候,难免会出现布线不方便的问题,同时工程量会非常大,花费的费用与技术含量都非常高,这时我们可以使用无线网络来解决问题。

无线网络具有灵活、移动、低成本、易安装等特点,除了用AP做覆盖来组成无线局域网外,我们还可以使用它来做远距离的桥接,连接整个企业范围不同区域部门各有线局域网,实现两个甚至是多个有线局域网的连接。不同的需求会使用不同的AP连接方式,下面笔者就来谈一下使用无线AP来连接多个有线局域网的几种不同方法。

一、点对点的桥接模式

企业中两个办公室距离不是太远,同时每个办公室组建了自己的局域网,现在要实现两个办公室网络的连接,但由于两办公室中间的地带有阻碍,不方便布线,这时就可以使用两台无线AP将它们连接起来,实现两个有线局域网之间通过无线方式的互连与资源共享,还可以实现有线网络的扩展。采用这种方式即省去了网络布线,操作起来简单易行,同时又节约了成本。

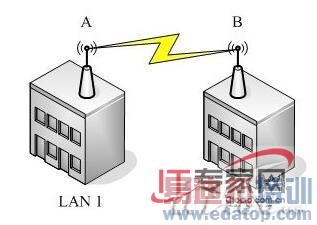

应用示意图如图1所示,两办公室各组建了局域网:Lan1和Lan2,两个AP分别为A和B,使用点对点桥接模式相连。两个AP都各自连入本地局域网的交换机中。

图1

由于这种应用都将AP置于室外,由于受到环境的影响较严重,所以一般使用专用的室外无线AP,并安装专用的定向天线,这样可以实现信号集中传输到一个方向,从而使两个网络间的稳定连接。同时两个无线AP之间不要有障碍特阻挡,否则网络的衰减会比较严重。由此,可以将两个无线AP置于两办公室的最高位置,减少障碍物的出现几率。

最后就是两个无线AP的设置了,两者设置方式相同,都是在AP的管理界面中选择"桥接模式",并在"远程桥接MAC地址(Remote bridge MAC)"中输入对方AP的MAC地址。另外需要注意两个AP的IP要在同一个网段上,且使用相同的两个信道,两个无线AP如果有WEB加密方式的话,也要设置成完全相同。

二、点对多点的桥接模式

如果要实现企业内三个以上办公室间有线局域网的连接,这时上面介绍的点点对桥接模式就不再适用了,而是要使用多个无线AP实现点对多点的桥接模式。采用该模式时省去了网络布线,同时受到地理环境的影响也比较小,能够在节约企业成本的情况下,实现整个企业内部所有局域网互联。

网络结构示意图如图2所示,办公室都组建了自己的有线局域网:Lan1、Lan2、Lan3,每个局域网都连接自己的无线AP:A、B、C、D,其中B为点对多点无线桥接的中心节点。

图2

用户只要把几个无线AP连接到有线局域网中就可完成网络连接,不过需要注意的是,在进行点对多点连接的时候,各个AP采用的无线天线变不完全相同。其中位于中心位置的无线AP要采用全向天线,而其它无线AP使用的是定向天线,方向朝向中心节点的无线AP,用以保证通讯的稳定及速度。

点对多点的无线桥接模式所有无线AP的设置都一样,采用点对多点桥接即可,而其它的参数类似于上面的点对点桥接设置,所有的无线AP要使用相同的频率,信道,同时AP的IP地址要设置在同一个IP段上,另外如果两个无线AP有WEB加密方式的话,也要设置成完全相同。个别无线AP产品要设置成"一主一从"的方式才能够实现网络间的连接。

三、无线局域网客户端

如果需要把企业内部的所有办公室局域网统一起来,便于各个办公的管理与控制,实现集中化管理,使信息实现最大利用化,使各个生产管理的链接得到最合理的衔接。这时就可以考虑使用无线局域网的客户端模式。

无线局域网客户端也被叫"主从模式",其与上面介绍的点对点模式相差不大,在此模式下工作的无线AP被主AP看做是一台无线客户端,其地位与无线网卡等同。采用此种模式的好处在线能够方便网管统一的管理子网络。如果把无线客户端模式应用到室外的话,物理结构上就像点对点的连接方式,所不同的是中心访问节点把远端局域网看成一个无线终端的接入。

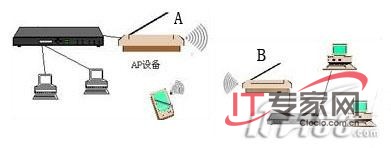

在使用该种模式时,无线AP只作为无线接入点与做为点对点或是点对多点无线网桥相比是有所不同的。无线AP-A是向上连接宽带路由器,向下通过各个所支持采用的有线局域网标准与用户终端无线互联,这时无线AP仍然作为一台无线接入点来使用。无线AP-B作为一台无线客户端设备,向下只能够连接交换机,再通过有线方式连接最终用户,不能直接通过无线模式与客户端连接。这样对于无线AP-A来说,无线AP-B就是一台终端用户设备,甚至可以看成是一块无线网卡(图3)。

图3

使用无线AP客户端模式的主AP设置,跟最基本的单AP设置完全相同,而客户端AP的设置也非常简单,在从单AP的管理设置页中将模式选择为"无线客户端",然后点击其后的接入点搜寻,就可以像设置无线网卡一样,找到可用的无线AP了,同时也可以设置远程AP的MAC地址。需要注意的是所有的无线AP必须具有统一的频率,IP地址也要设置为同一网段,并具有相同的信道。

另外值得注意的是,AP所连接的局域网对主AP而言,相当于一个无线客户端,主AP将只会为这个无线客户端分配一个IP地址,那么这个AP只能够接入到交换机中,不能为其它无线客户端提供接入服务。

四、无线中继模式

当需要连接的两个办公室比较远,无线AP无法直接对其连接,或是两个办公室之间存在障碍物,不能够直接连接的时候,可以通过中间放置一个无线AP作为中继器,利用无线AP的接力功能,将无线信号从一个中继点接力传递到下一个中继点,并形成新的无线覆盖区域,从而达到延伸无线网络覆盖范围的目的。

要构建中继网桥可以有两种方式,单个桥接器作为中继器与两个桥接器组成中继点。

单个桥接器可以通过分路器连接两个天线,分别接收两个无线AP发送来的信号,达到中继器的作用(图4)。由于双向通讯共享带宽的原因,该种方式带宽比较小,对带宽要求不是很敏感的用户可以使用此种简单方式。

图4

对带宽要求比较高的用户,可以采用两个桥接器的方式,每个无线网桥分别连接一个天线构成中继,保证调整无线传输。两个构成无线中继的AP可以处于不同的频段,且可以同时工作于无线网桥模式,这样功能就得到扩大,信号的转发过程得到最大的发挥,用来提高带宽。

该种模式设置也是非常简单,两个连接到局域网的无线AP设置完全相同,在进入到无线AP的设置菜单中选择"Advanced"标签,单击"MODE"接钮,选择"Wireless Bridge"单选项,将该无线AP设置成为点对点方式,然后在"Remote Bridge MAC"框中输入作为中继器AP的MAC地址即可。

通过以上各种连接模式,就可以解决企业中多个有连局域网的连接问题,在不同的情况下选择不同的无线AP工作模式。利用无线AP构建网络方便、快速、费用小等特点,轻松的完成企业内部各个有线局域网的连接。

来源:IT专家网论坛
