完整易用的电源管理和转换IC

电源管理是当今的1个热门技术。电源管理包括电源监控、定序、容限等(图1)。电源管理需要新的方法。图2示出Zilker Labs公司的方案。

电源模块BoM的Zilker方案与模拟方案的比较见表1。

从表1可见，Zilker方案的显著优点是：较大的电流能力、较少的元件、更多的性能。

表1 电源模块BoM比较

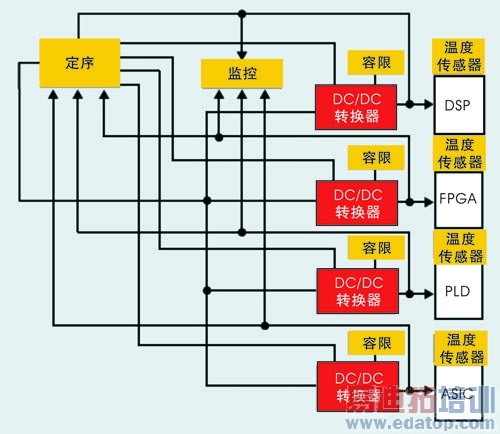

图1  电源管理框图

Zilker Labs的Digital-DCTM技术的特点是：

⊙电源转换精确控制；

⊙集成电源管理；

⊙容易使用，不需要编程；

⊙小的占位面积，较少的分立元件；

⊙灵话的设计；

⊙高效率；

⊙宽工作范围。

图2  新的电源管理方法

电源管理IC ZL2005

Zilker Labs推出电源管理IC ZL2005，功能框图示于图3。ZL2005特性为：

⊙有效的同步降压；

⊙集成有MOSFET驱动器；

⊙精密的延迟的斜波定时；

⊙电压/电流/温度控制；

⊙定序；

⊙跟踪；

⊙容限功能；

SMBusTM/PMBusTM兼容；

⊙引脚搭接；

⊙效率最佳化；

⊙非线性响应；

⊙单电源工作；

⊙在线设计和仿真工具。

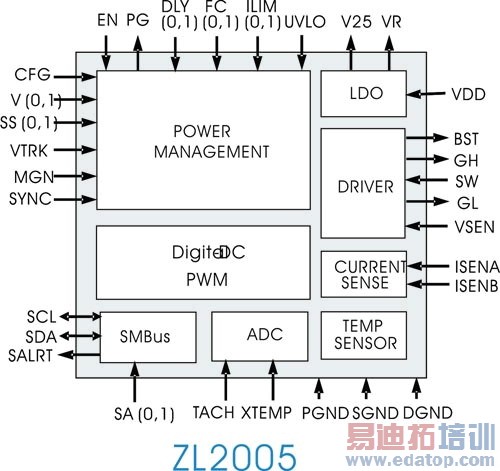

图3  ZL2005功能框图

ZL2005典型应用电路示于图4。

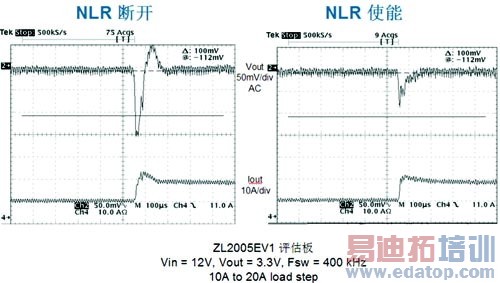

ZL2005非线性环路改善瞬态响应的情况示于图5。ZL2005效率性能示于图5。

图4  ZL2005典型应用电路

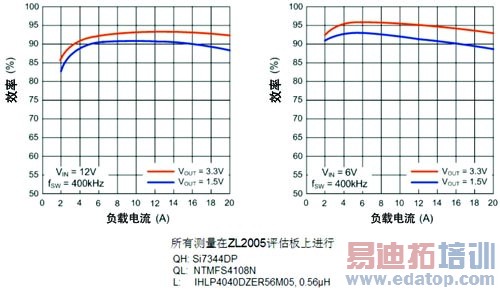

图6  ZL2005效率性能

结语

Zilker电源管理方案具有很好的性能(高速转换，高效率，1%输出精度，快速瞬态响应)，灵活和容易使用(引脚搭接，电阻器设置或通过SMBus设置，不需要编程，1个器件适用很多应用，在线设计工具简化电路设计)和更小的尺寸(较少的分立元件，消除电源管理芯片)。Zilker方案是一个完整易用的电源管理方案。
