新一代卫星直播系统信号传输技术体制

其次，ABS-S仅依靠LDPC编码即能够实现低于10-7的误包率要求，这样就不需要额外级联BCH或其它形式的外码。通常，短码字的LDPC码具有较高的差错平底，ABS-S中的LDPC码能够在码字较短的同时提供低于10-7的误包率，充分体现出了在信道编码方案设计上的优势。

与DVB-S2相同，ABS-S提供了从1/2到9/10的多种编码比率，其范围从1.3dB到11.25dB（QPSK与8PSK调制方式下），步进差值大约在1dB左右。这样，结合不同的滤波滚降因子可以为运营商提供相当精细的选择，从而根据系统实际应用条件充分发挥直播卫星的传输能力。

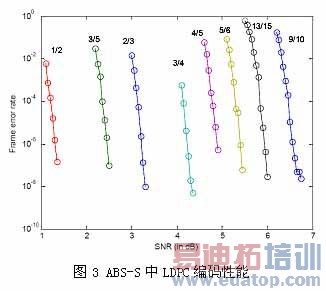

图3给出了ABS-S中采用的LDPC信道编码方案的纠错性能曲线（QPSK调制方式下）：

图3

另外，考虑到卫星载荷制造技术的进步，ABS-S中提供了16APSK和32APSK两种高阶调制方式，这两种方式在符号映射与比特交织上结合LDPC编码的特性进行了专门的设计，从而体现出了整体性能优化的设计理念。

(2)帧结构设计

由于在信道编码上采用了LDPC线性分组码，因此在链路层必须提供必要的同步机制，即以帧为单位进行传输，并提供帧起始标识。在DVB-S2中采用了自相关性非常高序列作为帧起始（SOF）标识。ABS-S借鉴了这一思路，其唯一字（UW，UniqueWord）长度为64个符号。

作者：国家广播电影电视总局广播科学研究院 杨明 施玉海   来源：广播电视信息
