5. 采用简洁可靠、自动冗余的环形并机信号总线和修正的分布式逻辑控制: 对于并机系统中的各台UPS，均都处于完全"平等"的调控状态之中。并采用独特的同步相位调制法。每台UPS能"智能"地将位于并机系统中的各台UPS的同步跟踪调到最佳状态(各台之间的相位差几乎为零)和实时动态地调节所带的负载百分比，实现高精度的负载均分。保证系统可靠性的基础，即使在某台UPS发生故障退出运行以后，由余下UPS组成的子系统仍能稳定运行。

UPS电源系统设计原则及系统构架介绍

UPS电源系统设计原则

通用性

本系统的设计符合国家设计标准。台达NT系列UPS是专家精心研究为大型用户所设计，其主要应用领域为各种数据处理系统、电信系统、电力系统、金融系统、卫星系统、网络系统、医疗系统、安全紧急逃生设备、监控安全系统、各种工厂等关键动力设备系统。

可靠性

台达NT系列电源设备具有良好的电磁兼容性和电气隔离性能，不影响其他设备正常工作;主要电路板件采用双备份设计的领先的设计思想;有效提高设备的运行可靠性;一体化供电能统筹设计保证主设备的输出电压和频率及系统的可靠性。

稳定性

所有产品都经过在众多行业的在线无故障运行考验，在UPS电源行业具有领先的技术水平、领先的设计理念和领先的品牌形象。

安全性

NT系列UPS均符合高等级的抗扰度国际标准:

EN50091-1-1;

EN50091-2 CLASS A，

NT系列UPS均符合电磁兼容检验标准:

IEC62040-1,

IEC62040-2,

IEC62040-3;

IEC1000-2-2;

IEC61000-4-2 Level 4;

IEC61000-4-3 Level 3;

IEC61000-4-4 Level 4;

IEC61000-4-5 Level 4;

IEC61000-4-2 Level 4;

IEC61000-4-3 Level 3;

可维护性

NT系列UPS电源设备均采用模块化结构设计，全部采用正面集中的维护的界面，所有操作界面一目了然，所有主要控制采样板件均采用正面放置，使得维护时间大大缩短，故障的检修处理。

扩充性

在本动力电源系统设计中作为设备的供应商，我们充分考虑到用户后期的扩容，台达UPS最终提供NT系列，3台50KVA并联冗余的UPS应用方案。但因应初期负载不足150KVA﹐先配置2台50KVA UPS并联作1+1冗余的应用方案。在未来扩增1台再并联时﹐也不需让原先的UPS先行关机或转旁路﹐可在线直接并联第3台50KVA﹐使系统变成3台50KVA并联﹐作2+1冗余的应用。做了合理的冗余设计。

经济性

系统整体设计，可合理设计设备容量，减少设备成本;同时动力一体化解决也降低了设备的额外成本，给后期设备维护带来一站式服务。

系统架构介绍

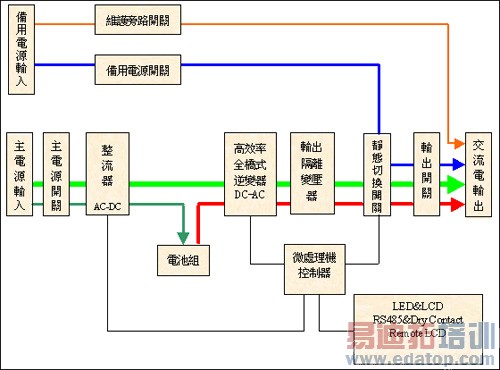

ON-LINE UPS主要架构包含：静态旁路电路、交流变直流(AC-DC)整流器、直流变交流(DC-AC)逆变器、及控制、侦测电路、维修旁路。

为双变换在线式架构，保护用户的精密设备供电质量，市电与电池供电为"零"时间断电转换，负载端可以完全滤除输入市电的杂波，提供用户负载纯净的正弦波，可延长设备使用寿命。

输入端可做双回路供电;整流输入与旁路输入可以依实际需要，配合作单一回路供电或分离双回路供电。

整流器

由全控桥(SCR可控硅)组成全桥整流器，其作用是将输入交流AC380V整流为直流393V左右。整流部件采用"斜坡"启动方式，即整流器输出电压在10秒钟内由0V至393V，避免对电网造成冲击。加上专用输入谐波滤波器，可将输入谐波含量减小至4%以下，使电源输入功率因数提高至0.95以上。

逆变器

由IBGT大功率管组成的SPWM(正弦脉冲调制)全控桥组成。其作用是将DC393V转换为交流AC208V，经特制的(△/)零相移锯齿型升压隔离变压器，变为负载所需的AC456V;另外，该变压器具有消除来自如计算机类的非线性负载所反射的三倍次谐波电流的能力。采用多重保护控制技术，可大大减少逆变器扰动关断，并提高电源整机过载能力，使其抗短路和抗过载能力优于一般机型。特别是其抗短路能力是同类设备无法比拟的。

控制系统

采用微处理器总线控制技术，确保整流器、逆变器、静态开关的实时控制，以及各功率部分的协调，其特点是控制时效增加，可靠性加强，最终使电源整机效率提高，各项输出技术指标均优于一般同容量设备。
