基于PS501的智能电池系统

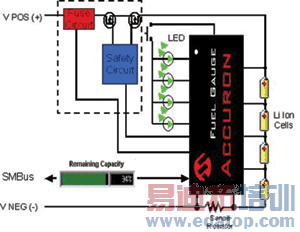

● SMBus接口/SBdata命令

PS501包括一个符合SMBus v1.1协议的SMBus通信引擎，目前所有的笔记本电脑与笔记本电池的通信都遵循这个通信协议。SMBUS是I2C通信协议的一个子集，使用带有I2C 通信接口的处理器或者用软件模拟I2C通信接口的方法，都可以很容易地读取PS501的SBdata数据，应用到不同的电子产品中。

● 精确的集成时基

PS501带有一个高精度硅振荡器，无需外接时钟振荡器即可进行自放电定时和容量计算的精确定时。这个内部硅振荡器在电池组生产时可以由用户进行校准。

● 温度检测

当PS501紧靠被监控的电池时，可采用片内集成的温度传感器以减少器件数目，用户也可选择通过器件提供的引脚外接热敏电阻进行温度监控。同时PS501可以支持内外两个传感器分别进行采样，监测两个不同地方的温度，并可以通过GPIO做出不同条件的温度保护。

● 通用I/O

PS501提供12个可编程数字输入/输出引脚。其中8个引脚可用作LED输出以显示充电状态(SOC)，或直接控制外部充电 电路，或为锂离子电池组提供额外的安全保护。当然，它们也可用作通用输入/输出引脚。在这些引脚中，有两个I/O是开漏输出引脚，因此可用于直接驱动 FET或其他高电压应用。

在PS501内部提供的最大8.4mA平衡电流不足以满足大容量电池包的平衡功能需要时，PS501可以通过通用 I/O控制外部的平衡电路，实现用户自定义大小的平衡电流控制。此外通用 I/O还可以用作电池低容量工作时驱动蜂鸣器作低电量声音提示。

工作模式

PS501有4种工作模式：运行模式、采样模式、低电压休眠模式和闲置休眠模式。每种模式都有特定的进入和退出条件，四种模式的功耗各不相同。

● 运行模式：PS501在电池组在充电或放电的过程中工作在这种模式。

运行模式是功耗最大的工作模式。在运行模式中，一个测量周期内所有测量和计算进行一次。在每个测量周期，依次对电流、电压和温度进行测量。例如：当笔记本电脑在工作或充电时，PS501的工作电流为200μA。

● 采样模式：PS501在电池组既没有充电也没有用电的情况下进行采样模式。

采样模式中，充电状态的计算、SMBus请求等操作仍将按照正常运行模式的频率进行，不同的是每隔多个采样周期才进行一次测量。器件总功耗得以显著降。例如：笔记本电脑在关机时, PS501的工作电流为100μA。

● 低电压休眠模式：电池组电压测量值低于用户的预设数值时，器件进入休眠模式。

处于休眠模式的PS501不再进行测量和计算。电量计显示器不工作，SMBus上的通信被忽略，只有当满足了唤醒条件时器件才可退出休眠模式。休眠模式是功耗最低的模式之一，用于电池彻底放电后保存电池能量，此时PS501的工作电流可以低至1μA。

● 闲置休眠模式：对于需要长期储存的电池组，可采用闲置休眠模式。

该模式下，无论电压值的大小，PS501都将进入低功耗休眠模式。用SMBus命令可使器件进入该模式。此时PS501的典型功耗可以低至 1μA。当SMBUS总线有上拉电平退出该模式。该模式应用于电池包在长期储存和运输的过程节省电量。如：笔记本电脑电池在生产后到用户第一次使用 这个过程PS501可以设置工作在这种模式。

电池平衡

● 电池平衡功能的必要性

当一个串联电池包中的电池芯中有电池芯的容量与其他串联的电池芯片不同时，会体现为在电池组充满或放完时串联电池芯之间的电压不相同。这种情况下导 致在电池组充电的过程中，电压过高的电池芯提早触发电池组过充电保护，而在放电过程中电压过低的电池芯导致电池组过放电保护，从而使电池组的整体容量明显 下降，整个电池组体现出来的容量为电池组中性能最差的电池芯的容量。

● PS501的内部平衡功能

PS501片内具备电池平衡负载，用以从具有较高电压的电池抽取多余的电流,消耗多余的电量，实现电池平衡。根据电池电压大小的不同，内部的多个 500Ω电阻将从每节电池抽取最多 8.4mA的电流。电池平衡算法将对单个电池的电压以及它们之间的电压差进行监视。对于容量较小，而且电池芯的性能及一致性较好的电池组，可以选择使用内 部平衡功能。

● PS501的外部平衡控制功能

当电池组的容量较大，并且电池芯的性能和一致性较差的情况下，PS501片内的平衡电路无法有效地起到电池平衡功能。这种情况下，可以使用 PS501的可编程I/O并通过芯片外部的简单元件实现大电流的电池平衡功能，参考应用电池见图5。这样，通过改变分流电阻的阻值，可以方便地实现不同平 衡电流，通常在一些应用中将其设为100mA以上。这个功能特别适用于使用国产大容量电池芯的电动车、电动工具、外置电池包等应用。

图5 PS501外置电池平衡电路

PS501的典型应用电路

PS501的典型应用电路见图6。

图6 PS501典型应用电路

● 电量计量功能：PS501直接对四串锂电池进行电压采样，电流的采样通过串在主回路中的采样电阻的两端的电压降得知。温度采用片内传感器。

● 一次保护功能：锂离子电池在过充电和过放电、过流、过温等情况下都有可能会损坏电池和用电设备，并有发生电池爆炸或着火的危险。本方案使用专用的电池保护 芯片如SEIKO公司的S-8254或MITSUMI公司的MM1414和PS501共同控制充电和放电保护MOSFET，实现双重一次保护功能。

● 二次保护功能：在一次保护没有正确保护，并且电池于危险的前提下，PS501可以控制热熔保险丝，将其熔断从而避免发生电池爆炸或着火的危险。

● 通信：主机通过SMBUS与PS501通信，读取电池的各种信息。

● 电池平衡：使用片内电池平衡功能。

PS501的实测数据

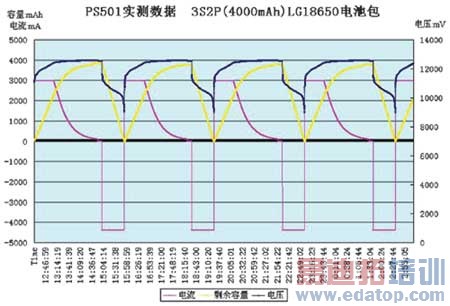

图7是基于PS501的智能电池组实测数据。

图7 PS501的实测数据

电池组形式：3串2并(3S2P)容量4000mAH

充电设置：恒流为3000mA、恒压为12600mV，停充条件为电流小于100mA。

放电设置：恒流为4500mA，停放条件为包电压低于9000mV。

测试结果：

PS501准确地计算出电池组的容量，保证运行时间。

在充电过程中可以实时记录获得的容量，并且在电池充满时计算出的电池容量与实际的电池容量4000mAH相符。

放电过程中，准确记录放出的电量，并且在电池放光时，计算出的容量为0保证用电设备能及时存盘，关机。并获得电池使用的最大容量。
结语

基于PS501的智能电池系统，可以准确地计算电池组的剩余容量和报告电池的状态，从而确保用电设备运行的可靠性以及最大化电池的使用时间。 PS501的GPIO可以实现电池灵活的保护功能，确保电池的使用安全，同时内置电池平衡电路以及外部的电池平衡控制功能保证了电池组的电压平衡，大大延 长了电池的使用时间和寿命，这个功能对国产电池芯尤其实用。
