IPTV承载网解决方案

在我们开始了解解决方案之前，有必要先了解一下IPTV承载网的网络架构和关注的重点，下文进行简单的阐述。

IPTV承载网架构概述

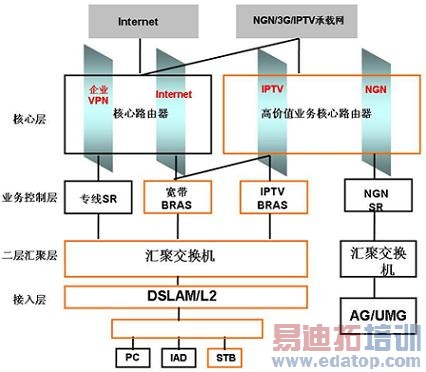

如图所示，IPTV承载网融合在运营商的整个网络架构中，在接入汇聚层，由于涉及面广，IPTV承载网和原有城域接入网共用一个平台，接入平台一般采用二层透传模式，并采取合适的技术对网络故障提供保护，在核心层，由于IPTV业务的大流量以及高的QOS要求，IPTV承载网往往和运营商的其他高价值业务比如NGN/3G等共用一个IP核心网，核心层是三层路由的MPLS VPN网络，构建不同业务的逻辑平面，在业务控制层，IPTV业务发展初期，普通业务和IPTV业务共用一个BRAS设备接入并分流，这样对整网的改动小，业务开展快，业务大规模发展时，设立专门的IPTV BRAS，宽带上网业务通过原有BRAS接入，IPTV业务通过专用的IPTV BRAS接入，这样既消除了IPTV业务和其他业务之间的相互影响，也保证了大流量IPTV业务自身的需要，同时，继续利用BRAS强大的控制能力，保证IPTV业务的安全接入，IPTV业务和其他业务在二层汇聚设备进行分流。

IPTV承载网方案关注点概述

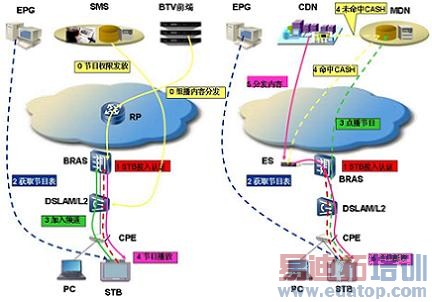

IPTV承载网的基本要求是要根据IPTV业务的特性，合理规划网络，并保证业务实现流程的高质量完成，上图是IPTV业务实现的基本步骤，以此为线索，我们分析一下IPTV承载网的解决方案。

首先对于第一个步骤，要规划STB的接入方式和接入安全，这需要BRAS和STB配合解决，对于BTV业务的第三步和第四步即加入频道和节目播放，涉及组播功能的部署，也是IPTV解决方案的一个重点，包括核心层和接入汇聚层的组播部署，同时要考虑组播权限，也属于组播安全的问题，对于VOD业务，重点要关注第四步和第五步，要做好CS和ES的部署，以及他们之间流量的传送。除此之外，要保证IPTV业务的端到端QOS，涉及STB到CS、ES、组播源之间的所有网络，另外，就是要考虑网络的可靠性，保证网络在节点或链路故障时，业务可以快速倒换，最后，IPTV承载网还有两个基础问题需要考虑，一是IPTV业务的流量大，整网必须保证一定的带宽，另外就是由于网络中存在多种业务，必须对业务进行区分及分流，为后续业务调度打下基础。

综上所述，IPTV承载网就是要在不同的网络层次做好以下几个方面的规划，包括带宽、业务区分等基础问题，也包括STB接入规划、组播规划、QOS规划、可靠性规划和安全规划等问题，华为公司对这些需求进行了充分考虑，后续对这些规划部署进行详细阐述。

IPTV承载网的基础保证

从IPTV承载网概述一文中可以看出，IPTV业务和其他业务在城域网共用一个接入平台，为了保证IPTV业务严格的QOS要求，首先就要对不同的业务进行区分，另外，IPTV视频流占用大量的网络带宽，带宽的规划也是保证网络正常运行的一个基础。

IPTV承载网的业务区分

IPTV承载网和原有城域网共享一个接入平台，不同的业务有不同的需求，为了保证后续业务的差异化调度，首先必须对业务进行区分，华为公司在接入网主要采用灵活QINQ技术对业务进行区分，对于VOD业务，采用双层VLAN标签，外层代表业务，内层代表用户，对于BTV业务，采用单层VLAN标签，即MVLAN的VLAN ID，根据接入层设备上传的信息，可以实现PUPV，PSPV，PUPSPV各种方式，为后续QOS调度，用户定位及认证打下基础。（详情请参看灵活QINQ在城域网中的应用）

IPTV承载网带宽保证

IPTV视频业务目前主要有几种编码方式，包括MPEG4、H264和AVS等，其中AVS具有我国自主知识产权标准，在以后IPTV业务的发展中前景看好，不管使用哪种编码方式，一个媒体流占用的带宽大约为2M。

在核心网中，对于BTV业务，一个频道只有一份组播报文在承载网中传送，占用的带宽和频道数成正比，对于VOD业务，由于是点到点业务，每个用户的一个VOD业务都会有一份报文在网络中传送，为了节约对核心网的带宽占用，IPTV方案可以设置CS和ES两种方式来存放VOD内容，ES放置在核心网边缘，CS放置在网络核心位置，对于经常点播的内容，在ES上存放，如果用户点播的内容在ES上存在，媒体流直接从ES向下分发，不占用核心网带宽，当点播的内容在ES上不存在时，由CS把内容发送到ES后再转发给用户。从上面的分析可以看出，BTV业务占用的带宽是可控的，VOD业务占用的带宽是不可控的，和并发的VOD用户有关，但不管采用何种优化，IPTV在核心网最终占用的带宽还是巨大的。另外，当组播业务在BRAS上针对每用户复制，VOD并发用户多的情况下，在接入层也会占用大量带宽，也要充分考虑带宽占用情况。

鉴于IPTV业务的大流量，在做QOS调度前，必须对IPTV业务的带宽考虑一定的预留，它是其他QOS调度的前提。

IPTV承载网关键功能实现

为了保证承载网上IPTV业务的顺利实现，必须结合IPTV业务的特点部署相应的功能和技术，最终保证用户对IPTV业务的良好体验，具体的功能和技术包括STB接入、组播部署、可靠性等。
