CDMA移动车载视频监控系统解决方案

1设计要求

1.1技术设计要求

采用2卡或4卡CDMA1x无线网络进行实时视频传输，

前端采集、传输设备安装在车辆上在移动使用

支持中心组网、分级管理

支持电视墙观看视频

支持无线观看视频（笔记本，PDA）

视频信息可传送到各级管理机关或者其他联网单位

1.2功能设计要求

车载一体化移动视频监控系统适用于日常巡逻、突发性事件或其它特殊情况的现场处理和控制。现场情况需要实时而迅速地传回指挥中心，而事发地点又通常具有不确定性，车载实时监控系统发挥出强劲的技术优势和灵活反应能力，通过无线视频技术将现场情况及时传回指挥中心，便于远程指挥和调度，可以极大地缩短反应时间，便于快速远程调度指挥。

车载系统采用方向可控摄像单元，可以环顾车体周围360度现场情况，可选配远距离探照灯，以应对深夜环境下的工作。监控指挥中心通过GPS/GIS系统，可实时调度管理各个车辆，统一指挥。

通过车载系统掌握网络覆盖范围内的音视频情况。可在车内随时观察、控制、接收、录制车辆周边的音视频信息，利用车上可控制的摄像机选择不同视角观察所在地的现场情况。并将图像数据传送到监控指挥中心。同时接收监控指挥中心的调度指挥指令。必要时在车内组成临时指挥机构，在运动中实施指挥。

1.3应用目标设计要求

行政执法：在日常巡逻和行政执法过程中，通过车载视频系统，实时将现场实际情况传送到监控指挥中心。

突发事件：当发生突发事件时，车辆到达现场后，通过车载视频系统，第一时间将现场实际情况传送到监控指挥中心。

本地指挥：车内指挥人员根据车载视频系统监控，通过车内语音广播对现场进行指挥。

远程指挥：通过车载视频系统实时监控巡逻车周边现场情况，监控指挥中心根据现场情况进行远程监控管理和指挥。

适用于如110警车、119消防车、120急救车环卫车、122交通巡逻车、运囚车、运钞车、气象监测车、环境监测车、工商执法车、电力抢险车、城管监察车、长途货运车、路政车、公交车、长途客车、近海船只以及其他应急抢险车辆等视频监控管理。

2系统结构

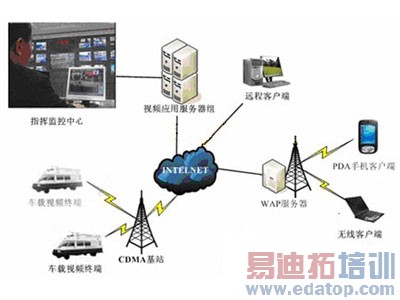

车载视频监控系统组网图

3系统组成

本方案要求按照150辆车设计，每车配置1套车载视频监控设备。

按照上述要求，CDMA1x车载无线视频监控系统由150辆车载无线视频传输终端、CDMA无线网络、监控中心组成。监控人员和领导可使用电视墙、PC、笔记本、PDA通过有线和方式无线观看视频、调度指挥。

3.1监控中心

监控中心是整个无线视频监控系统的监视控制中心，所有车载视频图像都汇聚到监控中心。该监控中心由接入设备、计算机视频管理服务器、计算机监控终端、电视墙等组成。

监控中心连接中国联通（或其他运营商）数据传输网络，CDMA1x车载无线视频终端将数据发送到拥有中国联通（或其他运营商）的固定IP的计算机视频管理服务器上，本地通过局域网登陆计算机视频管理服务器观看实时视频，并将实时视频图像通过视频解码器送到电视墙上。

CDMA移动车载视频监控系统功能

计算机视频管理服务器

安装WebvideoMedia系统管理软件

视频转发、定位、管理等

监控终端

计算机监控终端安装用户端软件

接收并显示无线视频终端的视频

视频解码器（可选）

将数字视频解码为模拟视频

通过视频线连接到模拟电视墙

电视墙

显示指定视频信息、支持多点轮巡监控

联通专线（或其他运营商）接入设备
