南昌联通数据城域网改造项目解决方案

目前南昌联通城域网已第三期已建设成功，是一个基于ATM的网络，具体情况：由3台北电passport7480 ATM交换机组成一个环作为核心传输平台，15台ue640(分布在各处)作为边缘路由器(网络侧为155M的ATM接口，用户侧可配置多个10/100M以太网接口)，一台shasta 5000作为核心路由器(通过配置15条ATM PVC与15台路由器连接)的城域网已建成并接入了部分网吧用户。

目前的问题：

1) 网络对接入的用户缺乏有效的接入控制，包括认证、计费、带宽限制等，也无法按要求限制用户的接入。

2) 单纯的网络连接服务和统一的包月收费这种粗放型的计费方式已不能满足不同用户(小区，网吧，企业)的要求，需要一种以用户为主的，细致、灵活的计费方式。

3) 网络的管理、运营存在大量的手工操作，不能及时、准确的完成如开户、消户、交费、退费、定期结算等操作，效率较为低下。因此，运营、管理方式需要改进。

4) 网络层次单一，15台ue640既作为城域网的汇聚层路由器，又充当了接入路由器，影响了网络的可扩展性，同时ue640缺乏接入控制功能，无法完成宽带接入所需要的最基本的认证、计费等功能。

方案特点 ：

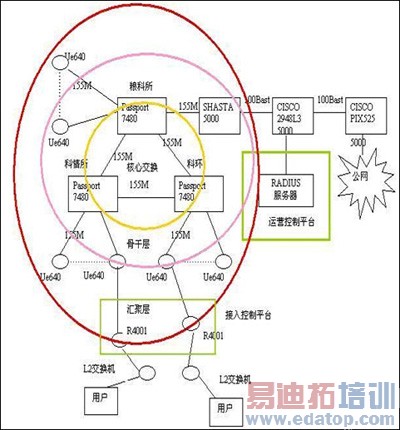

通过在现有网络上增加BAS R4000,将会起到以下几个方面的作用:

1. 扩充了宽带接入网用户侧接口的数量,增大网络的覆盖面积, 从而扩充了用户接入容量. 目前整个城域网总共部署了15个骨干网节点,每个节点提供了4个以太网口用于接入, 一共只能提供60个用户侧接口,对于南昌这样的省会城市,网络覆盖面积过小. 而通过在每个骨干节点增加BAS的部署,大幅度的增加了用户侧接口.

2. 增加BAS的部署后, 对全网用户接入控制的负担将均分到多个BAS上,使得骨干节点的处理任务单一化,其性能和可靠性也将会得到很大的改善. 同时,由于实现了网络的层次划分,各层的设备功能定位清晰,有利于将来网络的平滑升级.

3. 增强了用户接入控制能力, 实现了对宽带接入用户的身份认证,计费,访问控制,带宽控制,IP地址分配等功能.

4. 根据终端用户的实际应用需求分配带宽，保证带宽资源充分、合理地应用,可以很好的限制进入到城域网上的总的流量,避免城域网上可能出现的拥塞问题.

5. 用户访问网络资源经过认证和授权，确保用户和网络资源的安全及合法使用;

6. 提供计费功能，能实时获得用户的上网时间记录和流量记录，支持按上网时长、或用户流量、或包月计费方式，支持实时计费，支持对欠费用户的实时断线能力。

7. 全面改善宽带接入网的网络管理及运营状况，减少工作量，提高工作效率。计费系统除了实时自动完成计费处理外,还提供了如开户,销户,交费,退费,定期结算等一系列宽带运营所必不可少的功能。
