下一代业务控制解决方案

图1

5 分层式BW控制设计

在许多现实情况中，服务提供商希望控制通过提供商链路和属于特定应用或服务的流量，同时还能控制所有用户及他们使用服务的BW值。

●分类和映射—流量划分给应用和服务，同时与特定的用户发生映射；

●BWC和SBWC的PIR、CIR和保证级别及相对优先级参数控制单位用户流量及所有服务的BW；

●根据各种GBWC配置，应用和服务的流量分类用来执行单位链路、单位应用/服务的BW控制限制。

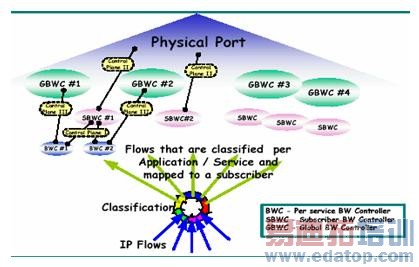

不同级别的BW控制之间的关系如图2所示。服务和应用流量的全状态分类用来定义单位服务的BWC和单位链路的GBWC。每个流量还与用户发生映射。

图2

6 分层式BW控制实例

列举了中等规模的DSL服务提供商，它为大约120万名宽带用户提供服务。此服务提供商还开始提供速率为30Mbps的光纤到家（Fiber-to-The-Home）服务。

业务控制安装在GBE链路上，上行链路组成聚合了BRAS和FTTH集中器的交换机，每个GBE链路运载15,000名DSL用户和约50名FTTH用户的流量。

由于P2P流量占据每个GBE链路65%以上的容量，而这些流量是由不到7%的用户生成的，服务提供商希望将GBE链路上的P2P流量百分比限制为30%。服务提供商还希望将链路上的浏览流量限制为80%，以支持其它创收应用的容量，如在线游戏和体育赛事现场流式转播等。GWBC机制可以配置2个GBWC，其中一个用于P2P服务，另一个用于浏览服务，它们的BW限额分别为65%和80%。

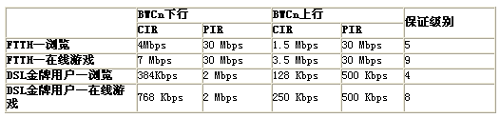

此外，服务提供商还使用业务控制引擎划分FTTH用户和DSL用户（属于金牌DSL组合）的优先级。SBWC配置如下所示：

浏览和在线游戏和体育现场转播都是按照单位服务级别控制的，以确保发生拥塞时这些服务的CIR值。例如，FTTH和DSL金牌用户的浏览和在线游戏服务BWC发生拥塞。

注意，定义BWC浏览服务的分类与定义整个链路的GBWC的浏览服务的分类相同。

安全既是投资，也是业务。面对市场环境的变化，运营商业务转型是不可避免的，而要实现精细化运营必须将"开源"与"节流"并行。对等用户对网络资源的过量使用，以及这些应用的日益普及，导致宽带网络面临更大压力。服务提供商借助业务控制，从而不但限制客户流失，还能提高用户体验，开创新的创收源。

参考文献：

[1]SaadatMalik著，王宝生，朱培栋等译。网络安全原理与实践。北京：人民邮电出版社，2003

[2]SeanConvery著，王迎春，谢琳等译。网络安全体系结构。北京：人民邮电出版社，2005

[3]MerikeKaeo著，吴中福译。网络安全性设计（第二版）。北京：人民邮电出版社，2005

[4]JeffDoyle著，葛建立等译。TCP/IP路由设计（第一卷）。北京，人民邮电出版社，2007
