IPTV承载网概述

IPTV承载网架构概述

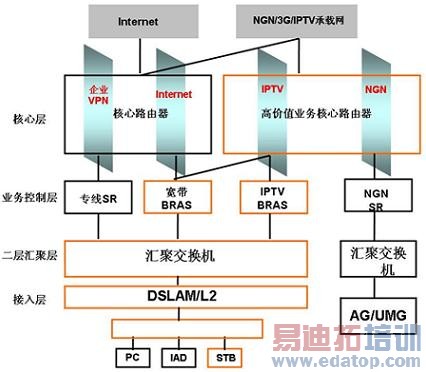

如图所示，IPTV承载网融合在运营商的整个网络架构中，在接入汇聚层，由于涉及面广，IPTV承载网和原有城域接入网共用一个平台，接入平台一般采用二层透传模式，并采取合适的技术对网络故障提供保护，在核心层，由于IPTV业务的大流量以及高的QOS要求，IPTV承载网往往和运营商的其他高价值业务比如NGN/3G等共用一个IP核心网，核心层是三层路由的MPLS VPN网络，构建不同业务的逻辑平面，在业务控制层，IPTV业务发展初期，普通业务和IPTV业务共用一个BRAS设备接入并分流，这样对整网的改动小，业务开展快，业务大规模发展时，设立专门的IPTV BRAS，宽带上网业务通过原有BRAS接入，IPTV业务通过专用的IPTV BRAS接入，这样既消除了IPTV业务和其他业务之间的相互影响，也保证了大流量IPTV业务自身的需要，同时，继续利用BRAS强大的控制能力，保证IPTV业务的安全接入，IPTV业务和其他业务在二层汇聚设备进行分流。

IPTV承载网方案关注点概述

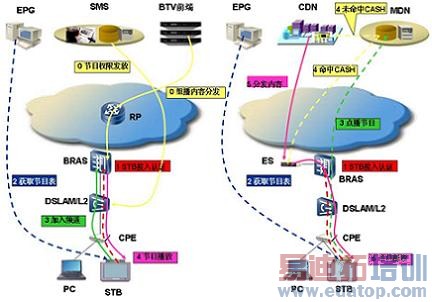

IPTV承载网的基本要求是要根据IPTV业务的特性，合理规划网络，并保证业务实现流程的高质量完成，上图是IPTV业务实现的基本步骤，以此为线索，我们分析一下IPTV承载网的解决方案。

首先对于第一个步骤，要规划STB的接入方式和接入安全，这需要BRAS和STB配合解决，对于BTV业务的第三步和第四步即加入频道和节目播放，涉及组播功能的部署，也是IPTV解决方案的一个重点，包括核心层和接入汇聚层的组播部署，同时要考虑组播权限，也属于组播安全的问题，对于VOD业务，重点要关注第四步和第五步，要做好CS和ES的部署，以及他们之间流量的传送。除此之外，要保证IPTV业务的端到端QOS，涉及STB到CS、ES、组播源之间的所有网络，另外，就是要考虑网络的可靠性，保证网络在节点或链路故障时，业务可以快速倒换，最后，IPTV承载网还有两个基础问题需要考虑，一是IPTV业务的流量大，整网必须保证一定的带宽，另外就是由于网络中存在多种业务，必须对业务进行区分及分流，为后续业务调度打下基础。

综上所述，IPTV承载网就是要在不同的网络层次做好以下几个方面的规划，包括带宽、业务区分等基础问题，也包括STB接入规划、组播规划、QOS规划、可靠性规划和安全规划等问题。
