思博伦家庭网关/IAD语音测试解决方案

1  家庭网络部署存在挑战

随着电信增值业务的发展以及固网与移动网络的融合，目前国内外各大电信运营商先后推出了以家庭网关为核心的电信综合业务。除英国电信、法国电信、意大利电信等推出了成熟的家庭网络业务品牌以及相关服务外，正式启动重组进程的中国电信运营商也在加紧推进面向家庭用户的电信综合业务。例如，中国电信正在通过"我的e家"品牌，向家庭用户推出家庭网络的概念，并将以此作为大规模家庭网络增值服务的基础。

据统计，2005年全球家庭网关的销量达到1500多万台。2006年，由于中国宽带用户的急速增长使得国内家庭网关的市场需求也增长迅速，预计到2008年我国将超过美国成为全球最大的家庭网关消费国。

但是，在家庭网关的应用过程中，电信运营商的确遇到了一些麻烦。大家知道，家庭网络是电信运营商网络的延伸，是IP网络，无线WiFi网络，以及传统电信网络的融合结果。而家庭网关需要连接传统电信网络和Internet网络，帮助用户在家里实现网上漫游、语音通话和IPTV等多种业务，实现语音流、数据流、视频流的Triple-Play，并提供有线和无线多种接口，为将来实现家庭全面智能化打下坚实的基础。家庭网关的出现，既给电信运营商找到了新的业务增长点，又给传统电信用户提供了更加便宜、更加方便的服务。一切似乎都是美好的，但现实总是残酷的。VoIP中的语音流本身就存在语音质量不稳定的问题，再加上数据流和视频流的干扰，家庭网关能够长时间提供稳定的让用户满意的服务吗？这样的担心是很有道理的。最简单的一个问题——如何保证用户的语音通话质量不会因为从传统的电信网络切换到IP网络而下降很多？

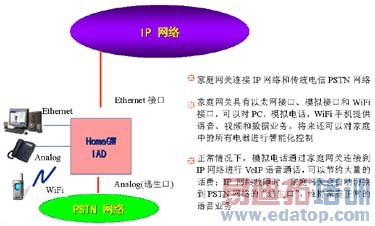

图1  家庭网关逻辑图

2  家庭网关语音测试需求

以上问题对于急于部署家庭网络的电信运营商来说，形成了新的挑战，如果解决不好，在面临技术风险的同时，也将面临社会风险。

家庭网关的语音测试需求，具体来说为以下几个方面：

（1）对于家庭网关进行孤立测试，即需要测试工具仿真周围的VoIP网络，PSTN网络，模拟电话机，WiFi手机等相关节点；进行模拟话机到VoIP网络，模拟话机到PSTN网络，WIFi话机到VoIP网络，WIFi话机到PSTN网络的通话测试；检验家庭网关本身的呼叫能力和语音质量的稳定性。另外，还可以测试在加载或者未加载IP数据流量的情况下，语音质量的变化。

（2）对于家庭网关进行端到端测试，即将家庭网关接入现网或者利用损伤仿真工具仿真现网环境，使用测试工具仿真模拟电话，IP电话，WIFi手机等语音终端接入两个家庭网关进行网关之间的呼叫测试，主要验证现网条件下的语音质量稳定性。

在上述测试需求基础上找到有效的语音测试解决方案，无疑是帮助运营商降低成本，缩短部署周期的最佳途径。在这方面，思博伦也许能够帮我们找到答案。

3  思博伦家庭网关/IAD语音测试解决方案

思博伦通信是一家美国上市公司，提供电信网络测试设备和服务，具有多年测试经验和全球服务能力。2007年思博伦推出了针对家庭网关，IAD，IP-PBX等小型VoIP网络设备的语音测试解决方案，采用外形小巧、高性价比的Abacus50测试系统，完全满足电信运营商和设备制造商的测试要求，并相应降低了测试成本。在中国电信的家庭网关选型测试中，Abacus发挥了非常关键的作用。

思博伦公司的家庭网关和IAD的语音测试解决方案，主要使用Abacus50测试系统，帮助设备制造商和运营商降低测试成本，减少因为语音质量不稳定而造成的系统风险。这套解决方案根据客户提出的测试需求，提出了完美的测试方法。

（1）Abacus对家庭网关/IAD的性能测试

根据对于家庭网关进行孤立测试的语音测试需求，Abacus50 Ethernet可以仿真VoIP网络（包括软交换，网关，VoIP电话等单个节点或节点群），接入家庭网关的Ethernet接口；Abacus50 Analog可以仿真模拟电话和WiFi电话（需要接入适配器-PAD5000）接入家庭网关的FXS模拟接口以及WiFi接口；另外，如果测试需要，Abacus5000还可以仿真PSTN网络(FXS模拟线接口)接入家庭网关的"逃生口"（FXO模拟线接口）。这样，Abacus系统仿真了家庭网关周围的网络节点，将其"孤立"起来，便可轻松实现模拟话机（或WiFi话机）到VoIP网络，模拟话机（或WiFi话机）到PSTN网络的性能测试，对家庭网关的语音编解码处理能力，PSTN到VoIP协议的处理能力，语音质量的稳定性，家庭网关本身对于语音传输造成的延迟等各个方面进行细致精确的测试。

值得一提的是，Abacus系统可以实现"Measurement Over Time"，即测试结果参数随时间变化规律的实时显示。例如，客户很关心语音质量(MOS/PSQM/PESQ)的变化情况，Abacus可以每隔4s计算一次语音质量的瞬间值，并为客户在控制台上实时显示出变化曲线。这样，客户可以随时了解语音质量的变化情况，及时发现"漏斗"（即短时间的剧烈变化）。VoIP通话中，语音质量的"漏斗"现象普遍存在，用过"Skype"的用户经常遇到通话声音时好时坏的现象，这就是"漏斗"现象。能够及时捕捉"漏斗"非常重要，因为它不容易察觉，但是却经常引起用户投诉。

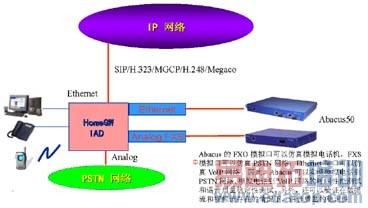

图2  Abacus对家庭网关的性能测试逻辑图

（2）Abacus对家庭网关/IAD的端到端测试

根据对于家庭网关进行端到端测试的语音测试需求，Abacus系统在真实网络环境中仿真两个家庭网关下的终端进行端到端测试。如图3所示，Abacus50 Ethernet可以仿真VoIP话机，接入家庭网关的Ethernet接口；Abacus50Analog可以仿真模拟电话和WiFi电话（需要接入适配器-PAD5000）接入家庭网关的FXS模拟接口以及WiFi接口；如果没有真实网络环境，可以使用网络损伤仿真仪表（例如Spirent ANUE）来仿真VoIP网络，还可以使用Abacus5000系统来仿真PBX交换机。在此种情况下，Abacus系统可以轻松检验出家庭网关在存在网络损伤的真实网络中的性能和语音质量稳定性。

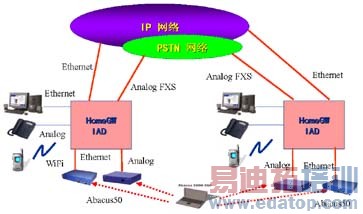

图3  家庭网关的端到端测试逻辑图
