数据中心布线系统的设计与施工技术5

产品选择线缆管理器、跳线篇

a、线缆管理器

1.垂直线缆管理器

我们前面讨论过在数据中心的机架列中，机架与机架之间的垂直线缆管理器的宽度不得小于25.4厘米（10英寸），而在起始端和末端的垂直线缆管理器宽度不得小于15.25厘米（6英寸），且垂直线缆管理器应具有机架前部和后部线缆管理的能力，并且在垂直线缆管理器内部，应具备多余线缆管理功能。在线缆进入或出去垂直线缆管理器时应保证线缆满足标准ANSI/EIA/TIA-568-B.2和ANSI/EIATIA-568-B.3对线缆最小弯曲半径的要求。

2.水平线缆管理器

水平线缆管理器应放置在配线架下方，同时也具有前部和后部线缆管理的功能，当跳线从垂直进入水平线缆管理器或从水平线缆管理器进入垂直线缆管理器时，应保证跳线的最小弯曲半径。

b、跳线

根据ANSI/TIA/EIA-568-B.2.标准的规定，在主分配区或水平分配区跳线的最大长度为：

1.使用24 AWG UTP或24AWG ScTP 线缆时最大长度为5米(16英尺)

2.使用26 AWG ScTP 线缆时最大长度为4米(13英尺)

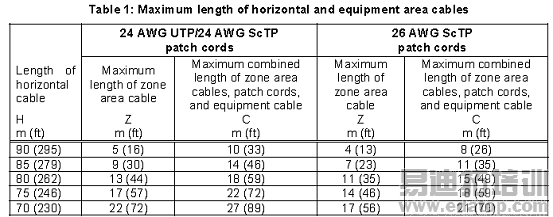

在区域分配区中如果要使用到长度超过5米的跳线时，水平线缆就必须要缩短相应的长度来满族衰减对系统性能的影响，最大跳线的长度不能超过22米（72英尺），详情见下表：
