综合布线系统 形化管理解决方案

　　现代化的智能建筑都离不开相关的弱电综合布线解决方案。当前的弱电设计都在尽量采用结构化综合布线系统，但是，现在综合布线解决方案中的侧重点仍然是在前期，更多的考虑是如何设计和实施综合布线系统，但是随着时间的推移，弱电系统存在的大量问题就会逐渐的演变到对系统的维护。因此通过对大量弱电布线解决方案的研究，发现弱电布线解决方案的内容不仅仅是要提供前期的平台如何搭建，而更多的要关注后期弱电系统如何维护，这有这两方面都考虑了，这才能够形成完整的弱电综合布线解决方案。

我们在考察一个综合布线解决方案时，不仅要关心该解决方案采用什么样的技术、方案是否可实施、方案的材料成本等因素，重点还要考察方案的可扩展性和可维护性。

首先，系统的可扩展性体现在我们做设计方案的时候要考虑到不同用户需求的多样化和同一用户不同时期不同阶段的变化，能否通过简单的变化实时的满足用户需求，要达到这个目的，那么我们在设计方案的时候就要考虑更多的问题。由于工程技术人员面对的用户很多是非专业的人员，因此这些问题就需要我们在做方案的时候根据经验帮助用户提出相关问题，当然再好的设计方案也不可能解决所有问题，因此方案中对于系统的可维护性的解决办法对于用户就非常重要了。

其次，系统的可维护性体现在设计方案中一旦某些环节变更或发生故障时，维护人员是否可以快速定位原因，在最短的时间内解决系统问题。在这个环节中，系统资料就尤为重要。但是，由于系统实施和系统维护人员在绝大部分情况下都是不相同的，而且随着时间推移，维护人员也会发生变化，那么系统资料在这种情况下就尤为重要。尤其是综合布线系统一旦实施，经常会使用若干年，那么系统当前运行状况和技术资料都会变得陈旧或遗失，这些都需要我们在设计弱电解决方案时要考虑。

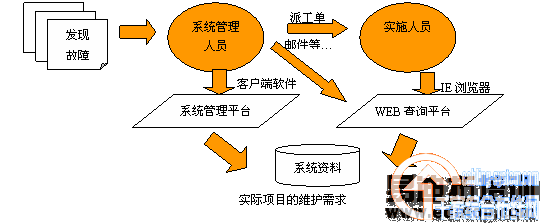

　　但是由于目前用户仍未重视综合布线系统的维护，因此作为综合布线系统的管理仍以人工为主，管理过程不规范，而且相关的系统资源管理分散，无法做到有机结合、统一管理。特别是大量线缆、设备等的维护资料、数据均以表格或图纸的方式分散在不同部门和个人手中，缺乏有效、一致的维护管理。对于机房中的交换设备、连接路由以及终端设备的管理也不尽完善,设备的变更、移位，人员位置的变动，跳线的变更，作为一个管理人员根本无法掌握日益庞大的网络信息。因此，我们的维护人员希望实现更规范化的维护，如下图所示：

在这个方案中，我们可以看到，一旦系统发生故障，系统管理人员迅速查询相关资料，定位故障产生原因，并给维护人员下发通知，维护人员可以查阅通知相关信息，快速实施维护。要满足上述解决方案，我们可以采用软件实现图形化管理，这是目前一个比较理想的解决方案，它可以针对当前机房及综合布线资源管理的实际需求，进行统一的、集中的、规范化管理。
　　由于软件是以数据库为基础，对于系统信息可以完整的保留，而且软件对综合布线及机房的物理资源及物理连接关系进行科学合理的管理，实现对数字信号传输网络的组织和优化，为管理者提供数据和图表，实现对局内机房设备，光缆、电缆线路设备和主干配线的管理。要为有关部门提供准确的设备信息，可以为线路规划提供辅助决策、为设计施工提供依据，同时可以为线路维护部门提供帮助，缩短查找布线链路的时间，提高综合布线系统管理效率，降低用户维护成本。

《综合布线图形化管理软件CVMS2008》作为布线系统维护平台，是根据实际维护需求，基于对布线维护需求的深层次的分析，采用多层次的架构、组件化的开发技术，以及软件工程管理方法开发的综合布线信息管理平台。同时，它还不仅仅提供了一个集成的管理平台，而且还规范了综合布线系统的维护流程。

作为综合布线系统的维护平台，它的系统架构完全满足实际项目的维护需求，如下图：

CVMS2008软件系统架构

从图中可以看到，软件从系统架构上就完全满足实际项目需求，能够很好的将系统维护规范化。在这个架构中客户端为系统维护人员提供了强有力的支持，通过其强大的功能，能够快速完成系统分析，确定系统问题。而且通过WEB服务器方便一把将系统维护指令下发给设备维护人员，而一般浏览人员也可以通过IE浏览器方便的查阅系统信息。

《综合布线图形化管理软件CVMS2008》不仅仅从系统架构上解决了根本的维护问题，而且为了满足维护人员的需求，客户端采用最有效率的C和C++语言作为开发平台，WEB服务器采用易于维护的.NET开发平台，同时数据库也采用了最易于我们维护SQL Server数据库。

《综合布线图形化管理软件CVMS2008》本身的设计架构也采用了最容易满足用户需求的组件式的开发技术，软件将各个功能模块按照一定的规则，划分成不同组件，通过组件的积木式的搭建形成了整个维护系统，因此，它可以很轻松的适应用户需求，并为用户提供更强大的扩展功能，如下图所示。

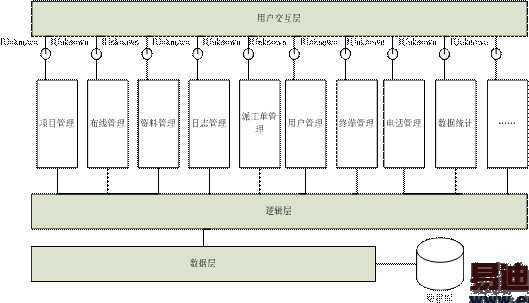

CVMS2008软件组织架构

由于采用了组件式架构，因此为软件提供了良好的可扩展性，以及二次开发的功能，可以很轻易的加入用户定制的功能，为用户提供个性化支持，并且很容易与其他软件协调工作，不仅仅满足布线维护功能，还能与网络管理协同完成网络维护。软件架构和设计功能模块原则：

（1）各功能模块相对独立；

（2）各模块间的数据保持相对独立性；

（3）数据冗余度尽量小，以保持数据的完整性；

（4）模块间保持必要的数据联系；

《综合布线图形化管理软件CVMS2008》不仅仅在系统架构和软件架构上提供了良好的解决方案和设计架构，而且在软件功能和功能细节方面也针对我们实际项目管理需求，做了大量专业化的处理。

首先，在软件功能上主要考虑综合布线管理人员或网络管理人员的需求，包括建筑管理模块、布线资源管理模块、系统管理模块、终端设备管理模块、设备链接管理模块、资料管理模块、统计查询模块。这些模块既相对独立又相互补充，构成完整的综合布线管理系统。

建筑管理模块：主要记录建筑属性包括楼层平面图。楼层平面图的建立有助于基于实际楼层平面图背景下的信息点、终端设备和配线间分布图，可以赋予这些对象实际的位置属性，使管理人员很容易掌握信息点。终端设备以及配线间的分布情况。

布线资源管理模块：主要分为配线间及设备、线缆网络等方面的资源管理。完成综合布线系统所有设备的增加、删除和修改。包括信息端口位置标定，配线间内的机架、配线架、传输设备、交换设备，并能对这些设备进行统计。

系统管理功能模块包括系统安全管理、系统日志管理、派工单管理、系统资料的备份和恢复、系统的配置管理等。能够规范综合布线管理流程。

终端设备管理功能模块是对布线系统中连接的终端设备进行资源管理。

设备链接管理模块是确定录入各设备端口和信息点以及终端设备的连接关系的模块。

资料管理模块为布线系统验收资料提供统一管理的平台。

统计查询模块是贯穿系统各个模块的基础功能。提供多种查询方式，为系统管理员提供准确的综合布线设备信息及链接链路。能对综合布线系统设备的利用状况以及链路的使用情况进行统计分析。

其次，软件不仅仅在模块功能上进行了专业的规划，还在很多细节问题上做了很多专业的处理。例如系统中将项目信息、设备资源分成相关联的不同类型，完成资源的配置及管理功能。将系统中的各种对象（如线路、设备）分成各个类型，对各类型分别进行管理，同时将众多的专业数据图形化。它以优越的可视化为基础，使繁琐的工作更加直观、简单。

同时，鉴于对未来对综合布线图形化管理的要求，并结合实际用户需求，软件不仅仅对综合布线系统设备包括机房设备以及连接路由进行了图形化的管理，完整地记录了综合布线系统的图纸库、属性库。而且还可以轻松的升级软件网络管理功能，改变当前的静态资源管理为实时动态的综合布线资源管理系统。

总之，随着智能建筑的发展，综合布线作为智能建筑的基石，由于其复杂程度越来越高，所包含的内容也越来越多，而《综合布线图形化管理软件CVMS2008》作为综合布线系统的维护工具，为综合布线管理提供了一种高效的管理手段。
