海上船舶远程视频监控系统

2.3.2.    船舶本地有线视频监控设计

　　配置一台4路DVR视频采集存储设备，通过船上本地网络进行本地监控，存储。采用CIF分辨率，全天候存储方式，存储周期30天。每天每路视频数据所需容量为：512(Kbps)*24*3600/8/1024/1024≈5（GB）。每路30天需要存储空间为：5*30G=150G。

2.3.3.    海事卫星BGAN设备

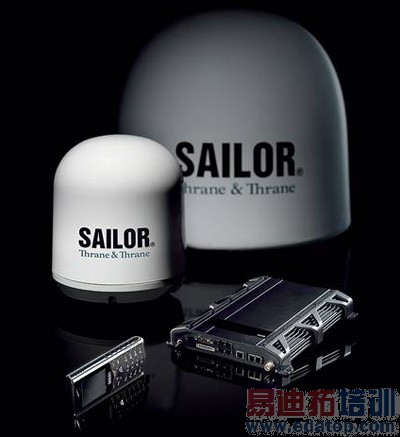

　　SAILOR 500 FleetBroadband是最新一代应用Inmarsat 全球覆盖的卫星通信设备。可靠、高速的IP通信和常规语音通信同时进行，海事宽带将为您提供一个全新级别的海事卫星通信。

高速数据速度：

海事宽带给你更快、更有效的数据接入服务。天线直径只有60CM重量仅有16kg的SAILOR 500，数据传输速度却达到了432 kbps，完全满足你收发邮件、浏览网页、传输大文件的需求。

IP手柄：

海事宽带重要的一部分是引入了新的液晶屏幕手柄。通过这个手柄，可以配置终端设备，使整个通信过程连续流畅。每个主机单元可配置最多16个手柄，无需任何其他驱动。

重要特征：

u      标准IP接入（电子邮件或内外网络），包括VPN的可靠连接

u      Streaming IP（保证带宽）

u      ISDN（限于SAILOR500）

u      语音与数据同步

在全球范围内,语音和高速数据服务的同时接入将会是船舶数据传输中的重大改革。海图信息、在线天气数据、航线计划编制和船员组呼都可以在同一时间完成，大大提高了船上信息的效率。

3．实现功能

3.1. 调度指挥功能

实现紧急突发事件处理过程现场视频图像采集上报、实时音视频交互、应急现场支持，使得相关政府部门对应急突发事件的情况了解更加全面、对突发事件的反应更加迅速、对相关人员之间的协调更加充分、决策更加有依据。同时，系统还大大降低了工作人员的工作难度。

3.2. 现场的实时视频监控和采集

通过配置高质量的数码摄像机和耳麦，对现场进行高质量的视频采集以及音频的实时采集和交互。

3.3. 现场图片抓拍

抢险人员触发双网络视频采集传输终端的抓拍按钮，对事件现场进行拍照，图片分辨率为704×576，抓拍的图片存放到后台服务器指定目录下；也可以在客户端进行拍照，图片分辨率为352×288，抓拍的图片存放到计算机指定目录下。

该项功能利于图片文件存档、事件分析。

3.4. 紧急报警信息的采集和联动管理

当现场出现紧急情况时，抢险人员触发双网络视频采集传输终端的"视警"按钮，系统会以声音方式通知指挥中心，并在指挥中心大屏幕上弹出现场摄像机画面。同时也可以联动中心服务器录像功能。

系统具有同时处理多任务能力，实现多个现场的同时报警。

3.5. 监控信息的存储和备份

通过设备自带录像功能，实现本地录像（功能可选）。

也可以直接通过数码摄像机录像。

启动指挥中心的计算机中心管理服务器录像功能，前端现场的音视频信号经过模数转换，编码压缩，传送到应急指挥中心的中心管理服务器，通过中心管理服务器进行集中录像。

正在运行的监视器可对当前监视的视频图像，进行实时录像。

该功能利于对阳光执法过程进行监督，为事后取证提供依据。同时可对典型事件进行编辑，为同行提供教材。

3.6. 全方位云台及周边设备的与控制

如果配置带云台的摄像机，指挥中心人员可以对云台做全方位操作控制和摄像机镜头的光圈、焦距、景深距离的操作控制，全方位掌控现场情况。

3.7. 电子地图

系统支持电子地图访问，以空间数据库为基础，将应用数据与地图有机结合，提供强大的空间分析和查询功能，丰富的表达方式直观地显示结果。

3.8. GPS定位（可选功能）

系统支持GPS定位功能。GPS模块与双网络视频采集传输终端的RS232接口连接，通过CDMA1x无线网络实现GPS定位功能。

3.9. 无线上网

把双网络视频采集传输终端和笔记本电脑连接，就可以利用双网络视频采集传输终端的CDMA1x无线数据传输功能，实现笔记本电脑的多线程CDMA1x无线上网。

3.10. PDA手机监控

安装PDA浏览器软件的智能手机拨号上网后，登录中心管理服务器，实现1画面实时视频浏览，提供多站点登录、PTZ控制。
