海上船舶远程视频监控系统

1. 应用目标

运输船舶：实现运输船舶的本地视频监控管理、陆地视频监控管理和突发事件发生时的远程调度指挥，减少财产损失和保障生命安全，为水上交通安全提供有力的支持和保障。

海上救援：当发生海事事故或海上突发事件时，海上救助打捞船只及时救援抢险，实现陆地应急指挥中心对突发事件现场情况的及时掌控和调度指挥。

2.    整体设计

2.1.  整体网络拓扑

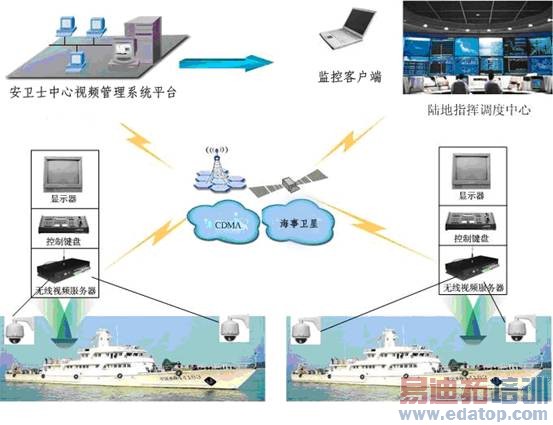

整体网络拓扑图

整个系统分为陆地调度指挥中心、船舶集团监控中心及船舶无线视频监控管理系统。陆地调度指挥中心、船舶集团监控中心设置中心管理平台及显示大屏幕系统，实现把船舶无线视频监控在一个监控平台进行管理、控制。整体网络拓扑如图所示。

2.2.   需求分析

2.2.1. 船上的摄像机数量和安装位置

镜头1：安装在船头甲板上空对着甲板处，能看到船上甲板的实时情况。

镜头2：安装在船的左铉对着甲板左侧，能看到甲板左侧实时情况。

镜头3：安装在船的右铉镜头对着甲板右侧，看到甲板右侧实时情况。

镜头4：（可选待定）安装驾驶仓里面看到驾驶仓人员操作或驾驶仓后上面看到船的尾部。（可根船的结构改动镜头的位置和数量。）

2.2.2.  设备需求

1、要求摄像机设备是防暴、防水、防腐、带有红外功能。

2、设备要求有升级空间、兼容以后发展的网络。如3G、4G 等相关的网络。

3、能够兼容以前的监控设备。

2.2.3.  功能实现需求

1、能保证白天和晚上视频能看到甲板的实时情况。

2、船上的所有的视频能保存30天。

3、保证本地录像清晰流畅，在有信号情况下远程查看图像清晰流畅。

4、可以将以前的船舶监控整合到同一个操作平台上。

2.3.    设计描述

根据以上需求，设计采用远程无线视频监控系统+船舶本地视频监控系统结合的方案，无线视频监控系统链路采用海事卫星和中国联通CDMA1x线路，保障无线通信稳定可靠。系统能够兼容下一代网络扩展，系统能够对原有系统进行利用改造。

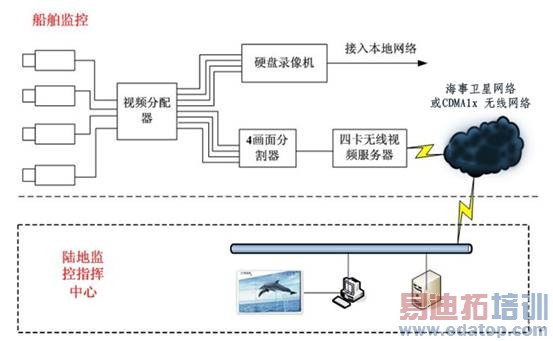

其设计图如下：

2.3.1.    四卡无线视频服务器

　　CB系列四卡无线视频服务器，基于海事卫星BGAN和CDMA1x网络传输而设计。通过切换开关可以选择是基于海事卫星BGAN网络传输，还是基于CDMA1x网络传输。

远海时，基于海事卫星BGAN网络传输，CB系列视频服务器设备网口与海事卫星BGAN设备网口连接，接通电源之后就可以把采集压缩后的数字视频信号通过海事卫星BGAN设备进行传输。可以通过独占带宽（Qos）IP数据业务256Kbps，或共享IP数据业务492 Kbps传输清晰度高、流畅性好的准DVD视频图像。既可以基于海事卫星BGAN设备点对点传输，也可以通过海事卫星BGAN设备传输到中心视频管理服务器。

近海时，基于CDMA1x无线网络传输，充分利用了中国联通公司的CDMA1X无线网络、VPDN网络和Internet网络优势。
