经济实用数字化演播室设备选型与安装

录入：edatop.com 点击：

CCU-TX50P的25针通话和TALLY（intercom/tally/pgm）接口功能齐全，包括两套通话系统和红色、绿色TALLY输入，第1、2、3、4、5针构成一组通话系统供技术监控人员使用，第14、15、16、17、18针构成一组供现场节目制作人员使用。我们使用其中现场节目制作一组的第14、15、16、17、18针通话系统供现场导控人员和摄像人员之间沟通交流使用，14、15针作为CCU的通话音频信号平衡输出，17、18针作为CCU的通话音频信号平衡输入，16作为通话音频信号平衡输入输出的公用接地。通话系统的具体连接方法是：我们可以通过4个25针接头用5芯连接线把4台CCU的25芯接口中的第14、15、16、17、18针并联连接，导控人员通过4台CCU中的任何一台前面板的intercom通话接口的头戴装置DT-108.38/5耳机和话筒经由三同轴电缆和四台摄像机的摄像人员插入摄像机intercom通话接口的头戴装置DT-108.38/5的双向交流沟通。按同样的方法也可以连接另一组通话系统供技术监控人员使用。

还要注意的一点是，确认连接好后，如果有摄像机不能双向沟通，要在摄像机适配器CA-TX50P和CCU-TX50P相应的通话设置电路板中设置好头戴装置中使用的话筒类型（CM电容话筒、DYN动圈话筒、ECM驻极体话筒）。如果摄像人员听不到导演声音，那是CCU的SW-1257电路板的S103开关设置和导演的使用的话筒类型不对；如果导演听不到摄像人员的声音，那是CA-TX50P中话筒类型设置和摄像人员使用的话筒不符。

2.TALLY系统

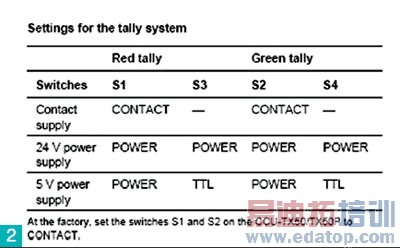

根据CCU-TX50P服务手册，CCU-TX50P的TALLY系统有三种工作方式，由CCU-TX50P的AU-300电路板的S1、S2、S3、S4共同设置，具体设置如图2。

图2

点击此处查看全部新闻图片

方式一：CCU的TALLY接口外接接点（contact）的方式，CCU内部检测环路电流，要是两端TALLY有回路存在，则摄像机机头TALLY提示灯亮。

方式二：CCU的TALLY设置为24v供电（24vpower）方式，CCU内部检测TALLY的两个端子是否有电流通过，外加24V电压（电流一般是数毫安）就能控制摄像机机头TALLY提示灯亮。

方式三：CCU的TALLY设置为5v供电（5vpower）方式，CCU内部检测TALLY的两个端子是否有电流通过，外加5V电压（电流一般是数毫安）就能控制摄像机机头TALLY提示灯亮。出厂时设置在方式一模式。

我们了解了CCU-TX50P的TALLY工作原理和工作方式，现在再让我们看看切换台。VPS-700切换台是一种可以用作现场切换的切换台，具备TALLY输出功能，弄清它的TALLY输出工作原理和工作方式，即可实现CCU和切换台的TALLY连接。根据操作手册，VPS-700TALLY输出的内部电路如图3的虚线左边，它是通过加到三极管的基极的高低电平控制三极管的集电极和发射极之间的导通和断路，相当于一个开关的通断。由此可见，切换台的TALLY输出采用的是外部接点（contact）方式，正好和CCU出厂设置时的TALLY方式一一致。

图3

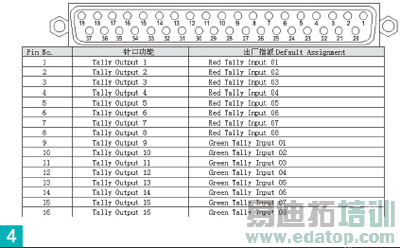

FOR-AVPS-700TALLY输出的37芯接口定义见图4。

图4

再来看看VPS-700TALLY37针出厂接口定义，第1~8针为红色TALLY输出，第9~16针为绿色TALLY输出，红色TALLY指示表示该路输入信号正在被切换台选用作为PGM输出信号，绿色TALLY指示表示该路输入信号作为预备信号即将被切换台选用作为PGM输出信号。

结合上图CCU-TX50P的25芯接口的接口定义，第11、12脚为本摄像机信号在用红色TALLY指示输入，第24、25脚为本摄像机信号即将预备在用绿色TALLY指示输入。

这样把四路摄像机信号分别接到切换台第一、第二、第三、第四路输入，第一、二、三、四路摄像机的四台CCU-TX50P25针接口的第11脚分别和切换台37针接口的第1~4脚相连，第一、二、三、四路摄像机的四台CCU-TX50P25针接口的第24针分别和切换台37针接口的第9~12针相连，4台CCU的第12针和25针全部和切换台的第28或29的接地针相连。TALLY连接和前面介绍的通话连接可以共用25针接头，连接好设备后，即可实现切换台对摄像机的TALLY指示控制。

通话系统和TALLY系统具体连接图如图5所示。
