杭州移动数字电视单频网的构建

自从2002年上海移动电视开播以来，全国各电视台应地制宜开展数字电视地面广播试验。杭州移动数字电视在开通一年多时间后，已初具规模，由原来的试运营转变到商业化运营，其业务也由原来几百辆公交车发展到现在的1000多辆公交车、70多艘大型游船及一些固定用户，如健身房、少年宫、写字楼等。在杭州文广集团领导和杭州移动数字电视公司领导的努力下，杭州移动数字电视的覆盖网络正在逐步的扩大，接收的群体已迅速地增多，节目内容也逐渐的丰富起来。

本文就杭州移动数字电视单频网的构建做一介绍。

首先，对杭州当前移动数字电视传输和发射系统作一简要介绍，其方框图如下：

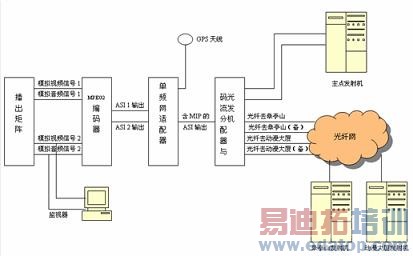

图1.系统方框图

一个好的覆盖网络是移动数字电视发展的前提。覆盖网络的优劣有很多因素所决定，比如说：发射机功率的大小、天线的高度及增益、当地的地貌特点及单频网的规划等。

杭州移动数字电视在去年刚开始试运营时，网络的覆盖率不高。那时的发射系统，只有杭州电视台发射台（艮山门）一个点，一台由浙江大学宏远电子有限公司生产1KW的发射机和一副由上海明珠科技公司生产的缝隙天线（天线高度150M），对准主城区发射。由于杭城近几年，高楼大厦的迅猛增多，使得150M的电视塔失去了高度优势，再加上西湖风景区山体较多，这样便造成离电视塔远点的地方和山体背后存在很多覆盖盲区。而现在杭城的公交线路大部分较长，使得公交车在出市中心后，接收到的电视信号经常出现"马赛克"甚至停帧现象。

为了解决上述问题，我们经过大量的实地考查和长期的讨论，得出：由于杭州区域广阔，地形复杂，难以在短时间内对其进行全域覆盖，集团决定分期来实现对整个杭州市的覆盖；由于地面数字电视和模拟地面电视广播的覆盖技术的区别及杭城地形复杂，只增大单个发射点的发射功率是不可取的，所以，集团决定采用单频网的覆盖方式对老的覆盖网络进行升级，以扩大有效的覆盖范围。以下，就对杭州移动数字电视一期单频网的构建作一详细的介绍：

一．覆盖范围

杭州地理环境复杂，其中丘陵山地占总面积的65.6％，平原占26.4％，江、河、湖、水库占8％。杭州市有上城、下城、江干、拱墅、西湖、高新（滨江）、萧山、余杭8个区,建德、富阳、临安3个县级市,桐庐、淳安2个县。全市户籍人口651.68万人，其中市区户籍人口401.59万人。我们一期的目标是基本上覆盖杭州市区（即上述8个区），其中绕城高速公路以内又是覆盖的重点(见图2)。根据之前我们实地场强测试的结果，原来单个发射点网络覆盖效果不好的地方有：西湖风景区（因为山体较多，北山路、曙光路和之江路等车流量较大的路受山体遮挡严重）；城西、城北和城东离发射点较远的地方（因为原来的1KW功率能覆盖的范围有限）；市中心的地下隧道（如西湖隧道、新城隧道等）等。所以，这期的计划是基本覆盖上述的盲区，增强市区周边的场强。

图2.杭州八区图

二．发射系统

a)前端

前端在发射系统中非常重要，其性能的好坏直接影响图像的质量及系统的稳定。我们的前端是这样的：从播出机房全自动硬盘播出矩阵出来的摸拟视音频信号（一主一备），进入MPG-Ⅱ编码器（TENDBERGE5710）由其将模拟信号转换成MPG-Ⅱ码流信号，此信号再输入到单频网适配器（HARRISSynchrony），由其将GPS的标准时间和标准频率插入到TS流中，再将该码流信号送到光发射机，由其将信号通过光纤通信网分别送到各发射点（见图1）。

在编码器上，我们选用的TENDBERGE5710，比原来借用的E5710在按键上有所改进，软件也由3.2.3版本升到了3.7.0版本。它的功能强大，几乎包含了编码器所应有的功能。它的视音频输入有CompositeVideo、SDI、DigitalorAnalogueAudio；输出有三路ASI信号。我们将其输出的码率暂时设置成4Mbit/S，其输出的图像质量非常好。

作者：杭州电视台技术管理中心 林华明    来源：中国数字电视
