浅析如何延长基站电源蓄电池寿命

放电深度对电池使用寿命的影响也非常大，电池放电深度越深，其循环使用次数就越少，如表1所示，因此在使用时应避免深度放电。

二、蓄电池寿命终止的因素

对于阀控密封铅酸蓄电池来说，有四种失效模式：正极板腐蚀、失水、热失控、硫酸盐化。其中正极板栅腐蚀由于合金工艺技术的提高，腐蚀速度非常慢，一般是10~15年。

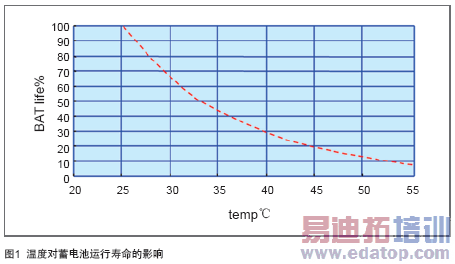

失水的途径比较多：节流阀设计不合理，频繁开启；电源对蓄电池频繁均充；环境温度过高。其中高温是最主要的因素，高温会加速蓄电池失水速度，导致蓄电池容量下降。以25℃为基准，当蓄电池运行环境上升10℃，寿命减少50%，如图1所示。

热失控是指蓄电池在充电过程中产生的热量未及时释放出，温度和化学反应之间形成一个正回馈，出现失控。热失控对蓄电池是毁灭性的，造成蓄电池外壳变形，严重者造成蓄电池爆炸。热失控的原因是机房环境温度超过45℃、高温下浮充电压过高（没有温度补偿功能）、充电电流超过设计值（超过2.5C10）。

硫酸盐化是指在极板上生成白色坚硬的硫酸铅结晶，颗粒比较大，活性低，充电时难以转化为活性物质的硫酸铅，导致电池容量下降或功能衰退。盐酸化的原因是电池在安装使用前曾长时间搁置储存（超过3个月）、持续过放电或经常过量放电或小电流深放电、环境温度过高或过低、经常充电不足和没有定期执行均充。
