基于正交调制FSK/ASK光标记交换技术
两个接收机的根本不同点在于选用的带通滤波器的通带频率不同,ASK接收机接收的通带频率(文章以中心频率193.1或193.2 THz,通带频率20 GHz的为例)相对较宽,且以接收信号的中心频率为中心;FSK接收机的通带频率(文章以中心频率193.11或193.21 THz,通带频率10 GHz的为例)相对较窄,且以接收信号某一个频率峰值信号中心频率为中心。
接收机结构的不同是基于文章采用的这种标记交换技术决定的。载荷信息采用ASK方式调制至光波信号上,所以ASK接收机对信号的所有频谱分量敏感,故通带频率更宽;而标记信息采用FSK方式调制至光波信号上,所以FSK接收机对信号的部分频谱分量敏感,故通带频率相对较窄。
1.5 传输部分
传输部分主要功能是实现信号的传输。由于承载分组数据的为宽光谱的FSK信号,故必须采用色散补偿技术进行色散补偿,图6为采用色散补偿光纤(DCF)的传输方案。四部分构成了系统的主体。

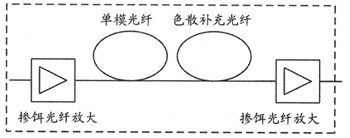

图6 传输部分的原理示意图
2、系统的模拟验证
我们使用OptiSystem 3.0软件对如上所述的正交调制FSK/ASK光标记交换技术的收发系统进行了原理验证(包括边缘路由器、传输部分和接收机)。净负荷信号速率10 Gbit/s,采用223-1的伪随机数字序列;光标记信号155 Mbit/s,采用27-1的伪随机数字序列。图7是系统的验证示意图。

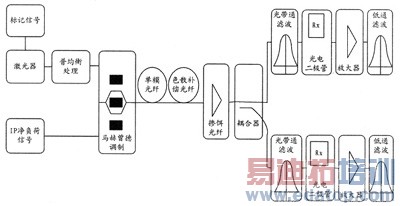

图7 基于正交调制FSK/ASK标记交换技术收发系统示意图
图8-1为采用FSK方式进行调制的标记信息的频谱图,图8-2为在前者的基础上采用ASK方式将载荷信息正交调制后的FSK/ASK光信号的频谱图,图8-3为ASK接收机的眼图,图8-4为FSK接收机的眼图。由所获得的眼图可见,这种基于正交调制FSK/ASK标记交换技术方法是完全可行的。

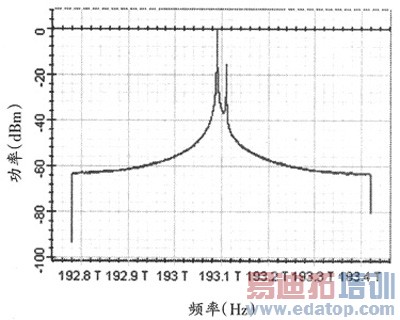

图8-1 FSK标记信息的频谱图
图8-2 基于正交调制FSK/ASK信号的频谱图
图8-3 ASK接收机的眼图

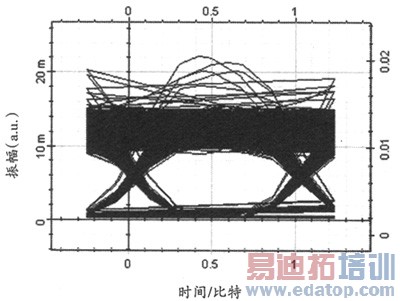

图8-4 FSK接收机的眼图
3、结论
基于正交调制FSK/ASK光标记交换技术方案不仅结构简单,实施方便,而且由于FSK及ASK信号实质上是在同一个光波长工作的信号,因此可以有效节约网络的波长资源。文章对基于这种技术的光标记交换原理进行了详细论述,并通过OptiSystem 3.0软件对其可行性进行了验证。结果表明,所提出的光标记交换技术是可行的。
