具有单一集成电路特性的小巧、简便、高压电源

传感器、静电势阱和其它应用程序需要能传送适量输出电流的稳定高压电源。简单、低静态电流和小型化的电源是最合乎要求的。图1中的电路满足这些需求，其磁绝缘输出允许进行正极、负极或浮置输出的配置。

独立绕组生成与输出电压成正比但较低的反馈电压，并启用浮置输出。这种设计不需要电阻反馈分压器中有高值电阻，否则，电路需要将其高压输出进行直接抽样。这种低电压分配器电阻值更小，功耗更低。

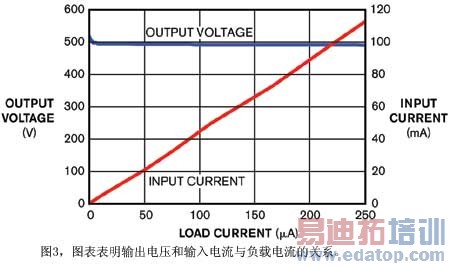

Maxim公司生产的MAX1605集成电路包含有必要的开关调节器、调制器、误差放大器和电源开关（参考文献1）。它驱动包含反馈次级和几个输出绕组的环形变压器的初级。利用图中元件的值，电路能生成500V电压（图2和图3）。可通过调整电阻反馈分压器的比率改变输出电压，变换范围为±30%。也可通过增加或去除整流器、电容器和输出绕组模块，增加或减少输出电压。BAV21是一种高压、低反向电流的通用二极管。

与所有开关转换器一样，电磁干扰（EMI）和电路寄生效应可能会出现问题。电路不仅需要过滤、去耦和屏蔽，而且需要高精密印制电路板（PCB）。高压输出有大约1%的波纹。可与输出端串联一个RC或LC滤波器来实现低输出波纹。

作者：Alfredo H Saab，Tina Alikahi，Maxim Integrated Products公司
