基于MSP430单片机的开关稳压电源设计
4 软件设计

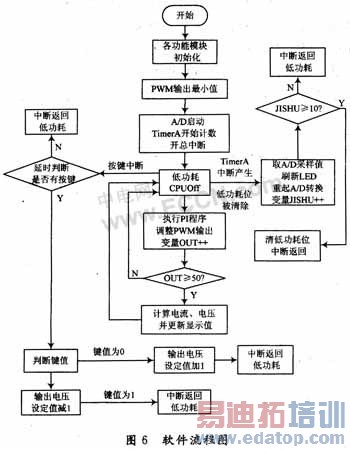

MSP430单片机内部具有高、中、低速多个时钟源,可以灵活地配置给各模块使用以及工作于多种低功耗模式,大大降低控制电路的功耗提高整体效率;430F449有ADC12模块能够实现12位精度的模数转换、硬件乘法器以及带有PWM输出功能的TIMERA和TIMRB定时器,使得整个电路不需要任何扩展就能完成对电源输出电压、电流的实时采集、PI控制、PWM输出;同时MSP430F449带有内部LCD驱动模块,直接将液晶显示屏连接在芯片的驱动端口即可,电路结构极为简单。本设计的软件采用C语言编写,整个程序包括的子模块有:键盘控制模块、A/D电压和电流采集模块、PI控制模块和PWM波发生模块等几个部分,软件流程图如图6所示。
键盘控制和显示模块:通过键盘可实现电压参考值的设定,电压电流的切换显示。通过LED实现参考电压的设定与显示,通过LCD显示电压和电流的采集值。
AD电压和电流采集模块:通过MSP430单片机的12位A/D转换模块,对系统输出的电压值和负载电流进行采集。
PI控制模块:此模块用来对系统输出电压进行控制,使输出电压稳定。其控制原理如图7所示。
PWM波发生模块:利用MSP430单片机的TimerB定时器的比较功能,产生驱动MOSFET的信号。
5 实验结果分析
通过单片机MSP430软件设计,对PI调节选定合理参数及开关频率,能达到稳压的效果,使以上前3个指标能达到良好的效果。而能否对纹波电压限制,主要在于整流滤波电路中电容,因此高耐压的支撑电解电容的选取是重要的。

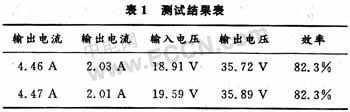

在选定开关元件之后,效率主要受开关频率的影响、储能电感的内阻以及线路中其他器件损耗影响,因此在器件选取上要注重其损耗的高低。对此系统的进行综合测试,结果如表1所示。
6 结 语
本开关稳压电源设计采用低功耗的TI公司的16位单片机MSP430F449片机最小系统板为控制核心,以PWM控制技术,闭环PI调节,高精度的12位A/D转换为基础,完成了采样值显示与设置电压值的功能和参数指标。实验结果表明:通过单片机MSP430软件设计,对PI调节选定合理参数及开关频率,能达到稳压的效果。
作者:王晓雷 昊必瑞 蒋 群 来源:《现代电子技术》
