IPTV LAN接入网解决方案

IPTV即交互式网络电视，是一种利用宽带有线电视网，集互联网、多媒体、通讯等多种技术于一体，向家庭用户提供包括数字电视在内的多种交互式服务的崭新技术。它能够很好地适应当今网络飞速发展的趋势，充分有效地利用网络资源。 IPTV包含了BTV、VOD、nVOD等业务内容，有效开展IPTV业务必须有接入承载网、终端、内容网络以及业务软件系统等各组件的支持。仅接入承载网就包含了DSL接入、LAN接入、FTTx等多种模式，本文将重点描述LAN接入网承载IPTV业务的相关技术。

应 用 领 域

电信

IPTV

方 案 内 容

在本方案中，根据IPTV业务特性，对VOD、接入认证等这部分通常采用单播方式来处理，对于BTV、nVOD这样的业务则采用组播方式来处理。

针对上网业务精细化管理的需求，对上网用户采用PUPV的VLAN划分方式，而对于IPTV用户，可以根据具体情况，采用PUPV(一用户一VLAN)或PSPV(一业务一VLAN)方式来进行VLAN划分。对于VOD和认证等基于单播数据流的业务，数据转发比较简单，这里不再赘述。IPTV接入网的难点在于BTV业务组播流的处理，结合IPTV在国内尚处于初期发展阶段，现网中设备大都无法直接支持IPTV业务的现状，提出了集中组播复制和边缘组播复制两种解决方案。在IPTV发展初期，用户量较少时，采用集中复制。而在业务规模开展时，采用边缘复制。这样将组播复制的压力分散在楼道交换机上，可以满足大量IPTV用户接入的要求。

方案支持PPPOE和DHCP+认证方式。通过VLAN隔离或端口隔离来避免用户间的影响。同时通过灵活QINQ来解决精确定位用户和VLAN资源问题。另外，利用BRAS和家庭网关对用户的流量和优先级进行设定，可以有效的控制接入网中的流量，配合QOS的队列调度机制保证IPTV业务的视频质量。

方案中关注如下问题

 业务分离

 通过VLAN来区分不同业务

 接入认证问题

 采用PPPOE认证或DHCP+认证

 组播复制

 集中复制

 边缘复制

 QOS和安全

 队列调度

 DHCP SNOOPING OPT82

 用户隔离

 频道快速切换

 接入交换机未知组播丢弃

技 术 路 线

技术特色

业务分离

用户业务主要为HSI(上网业务)、IPTV业务和VOIP业务，每种业务对网络的要求各不相同，为了便于QOS和安全策略的部署，因此我们必须将业务进行区分。最简单的办法就是通过不同VLAN来标记不同的业务。

考虑到业务特性，上网业务通常需要对用户进行精细化管理，而对IPTV业务通常采用较粗犷的管理模式，因此我们建议通过如下方式来做VLAN规划：对上网业务，采用PUPV(每用户一VLAN)，对于IPTV/VOIP业务，采用PSPV(每业务一VLAN)，即同一园区内的IPTV用户采用同一VLAN，不同园区的IPTV/VOIP用户采用不同的业务VLAN，在局端，通过灵活QINQ对上网业务的VLAN打外层标签，对于IPTV业务的VLAN不打外层标签。

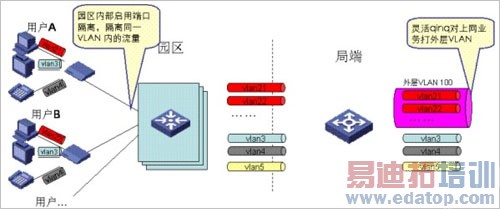

如上图所示，VLAN21和VLAN22为上网业务，在局端打上外层标签100透传到BRAS，而VLAN3和VLAN4分别为IPTV和VOIP的业务VLAN，VLAN5为组播VLAN(为了节约带宽而专门承载组播业务的VLAN，其对IPTV用户不可见)，对于VLAN3/4/5在局端不作处理，直接透传到BRAS或SR上。
