光纤IP城域网网技术初探

录入：edatop.com 点击：

一、引言

随着中国加入WTO，电信业务市场将面临激烈的竞争，不论来自国内同行还是来自国际电信巨头的竞争，现代企业管理、服务产品的多样化、服务的个性化、新技术的采用等等必定是竞争的筹码。新技术的采用成为决胜市场的重要因素。

终端用户对日益增长带宽的需求又带动光纤城域网和城际网的发展，老运营商面临对原有城域网和城际网改造的问题，新运营商则采用各种宽带骨干网络组网技术，设计、规划自己的城域网和城际网。新运营商通过IP+光纤方式构建城域网，具有技术先进、带宽高易于扩展、投资节省等优势。

城域网设计和规划是一个很大的课题，需要根据一个城市自然条件、市场定位、发展规划，结合城域骨干组网技术、网络管理体系、运维体系等因素综合考察、论证。本文从城域网光缆工程角度出发，结合城域骨干组网技术，探讨光纤IP城域网设计与规划。

二、光纤城域网设计与规划总体原则

由于光纤技术的发展，城域骨干组网技术普遍采用单模光纤，一则传输距离远，二则波分复用技术（WDM）的要求。

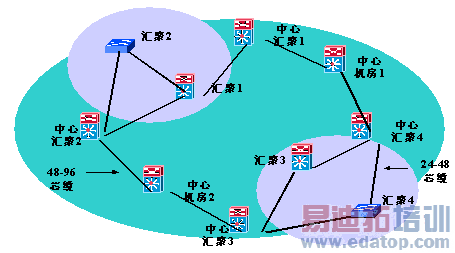

一个城域网物理光纤路由结构以环状为主，骨干光缆一般为48芯-96芯，汇接到骨干之间光缆一般为24芯-48芯。如图1所示：

图1、城域网物理光纤路由结构图

城域骨干机房的选择要考虑市场定位、机房可使用的稳定性、供电、光缆路由工程实现等各种因素。

三、落实光纤城域网路由资源

光纤城域网设计与规划和路由资源的落实实际上是同步进行的。光纤城域网设计与规划必须考虑实际路由资源情况，以决定哪些路由租用、哪些路由自建，在可能的情况下，新运营商大多选择自建方式，这样可以保证将来有一个较低的运营成本。

在大多数城市，拥有现成城域网资源的主要是老运营商，如电信、广电等，而拥有杆路、管道等自建光缆路由资源的主要是电力部门，其他如电信、市政部门有管道路由资源，路桥公司有过桥路由资源，铁通公司依托铁路有部分铁路沿线杆路、管道资源。

四、城域网、骨干机房与城域网络拓扑

城域网设计与规划重要环节是骨干机房的选定，这也决定了未来的城域网络拓扑结构。这里所说的骨干机房包括城市中心机房、中心汇聚机房和汇聚点机房。城市中心机房是一个城市的网络核心，可以根据城市的大小设置一个到两个中心机房。中心汇聚机房是环形城域网重要的骨干机房，机房数量与位置的选择主要根据城域网的规划和用户群的分布。汇聚机房的作用是连接边缘机房和中心机房或者中心汇聚机房，使边缘机房能够最终连接到城域网上，这样终端用户就可以通过城域网连接到Internet。汇聚机房位置的选择主要是根据终端用户如社区用户或商业用户的分布情况。

光纤路由和骨干机房确定并建成以后，可以通过光纤分芯，使中心机房、中心汇聚机房和汇聚机房互联具有光纤路由保护功能，从物理链路上确保城域网的可靠性。

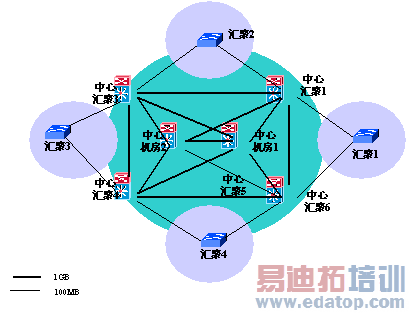

根据以上设计与规划，可以实现城域网网络拓扑结构如下图2所示：
