综合布线系统的管理

跳线上的标签

跳线上的标签应能使管理员方便的找出跳线所连接的设备(HUB/SWITCH)及端口，应包括的信息有：机柜号码、配线架相应端口号、最终连接设备号、在交换机或者HUB上的端口号等。

4．布线管理软件

同时为了更好地进行布线系统及端口的管理，建议采纳布线管理软件。

布线管理软件实际上是一种关系数据库软件，它把综合布线系统中的连接关系、产品属性、信息点的位置、都存放在数据库中，并用图形的方式显示出来，使网管人员通过对数据库的操作就能详细了解布线系统的结构，各信息点及端口的属性，不用再去翻阅以前的图纸，资料，就能轻松去改变跳线的连接，而不必担心拔错了跳线。网管人员通过对数据库软件操作，实现数据录入、网络更改、系统查询等功能，使用户随时拥有更新的电子数据文档。布线管理软件把网管人员的交接工作也变得很简单。人员变更时，只要提交一个数据库文件即可，新接收的人员就很快地了解并接管综合布线系统，而不是提交一堆改动过的图纸和表格。总之，布线管理软件是现有综合布线系统管理的更新和补充，可以缩短查找布线链路的时间，提高综合布线系统管理得效率，降低用户维护成本。

5．ACS数据安全系统

当项目系统较多、信息点密集，所以，建设方在设计规划初期，非常重视色标及标识的设计。

经统计分析至少有 76% 的网络问题来自于布线的硬件损坏和人为失误，对此IBM ACS设计有一套完整的数据安全系统。主要分三部分：色标（见图），数据锁，安全夹和防插拔保护。其中，色标为最简单的方法，其通过直观的颜色区分来管理各区域岗位的端口，分为端口用色标和跳线用色标，端口色标即能起到色标作用，同时它又是一个防尘盖板。

对于一些重要的端口，为防误拔，ACS设计有数据安全锁，其可方便安装在IBM ACS面板或配架面板上，其只有通过专用的钥匙，才能拔出跳线，有效地防止了人为的失误而造成网络问题。

布线系统中的标识（标签）同样对布线系统有着不可缺少的意义，其设计的好坏直接影响到用户的管理和维护，一般有经验的施工人员将参照用户的管理模式，结合布线系统的特点，制作一简便直观的标识系统。

5．IBM ACS电子配线管理系统

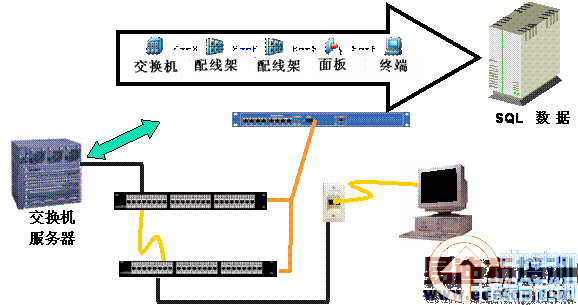

电子配线架，是可将布线系统与管理系统联在一起的系统。通过智能化布线系统，将网络连接及其变化，自动传给系统管理软件，管理系统将收到的实时信息进行处理，用户通过查询管理系统，便可随时了解布线系统的最新结构。对于无源的布线设备来讲，主要存在以下管理问题：

IT设备不断更新，设备连接经常更改, 传统的文档管理将会日益繁琐, 已不符合当前要求

IP地址与端口无法一一对映，整个链路信息不能被完整记录

链路安全存在隐患,如新增非法用户,布线系统无法识别

为了应付上述问题, IBM ACS研发生产了先进的电子配线系统，其主要功能如下：

通断实时监测功能：监视和管理所有通断链路的所有完整信息,准确定位端口位置

端口变更实时监测功能 ：对系统端口增加,移动和改变的实时监测功能

客户资产管理：实时观测所有端口(包括配线和网络交换)的运行状况

查找终端的非法接入：查询设备的上层信息（IP地址和MAC 地址）对所有的设备进行准确定位，并和其物理端口位置相连接，通过设备的IP地址和MAC 地址查询设备的详细信息

支持AutoCAD图形介入：通过图形直观查询终端设备的位置

IE 界面，WEB管理方式：远程控制和管理整个系统, 对于出差或在其他地区的管理人员,或者有多个分支机构的公司，位于不同的地点，管理方便

链路安全防范：对设定的安全链路（重要的首要的链路），能通过三个步骤确定其是否正常工作，并且能防止在物理链路上对其的非法拔插

管理信息端口无限制：方便将来系统的扩容

IBM ACS智能配线管理系统由下列主要产品构成：

智能六类配线架，符合ANSI/TIA/EIA-568-B.2-1和ISO/IEC 11801 第2版六类系统的要求；拥有标准9桢的RJ-45接口；配置端口LED指示灯。

9针智能六类跳线，终端采用9桢的RJ-45 模块；所有智能跳线可满足六类性能。

智能扫描仪，可全时段扫描配线架端口的工作信息和地址信息；使用RS-485通讯协议； 可根据用户的需求选择不同规格的扫描仪。

智能主机，可双向传送并分析由扫描仪和系统的信号和控制命令；使用SNMP网络协议与交换机和路由器通话；可下行连接4个配线区域（IDF）；拥有以太网端口。

管理软件，提供全中文的界面；支持WEB登陆方式（远程管理和多点控制）；使用SQL数据库（ODBC通用数据传输协议，OPT通用接口）
