校园网光纤接入网系统设计案例

工程概况

校区程综合布线系统总体设计要求为：先进、实用、灵活、可扩展、标准、可靠和经济。同时也应着重考虑系统的整体性和扩展性，对园区后续楼宇地建设，进行整体的设计规划和投资估算。

主干子系统设计

主要为为汇接机房至个楼的弱电间之间电缆设计。

干线子系统主要由光纤和大对数双绞线及其它电缆组成，经设备弱电竖井垂直铺设，室外走管道井或予埋管线。本设计中将考虑各系统水平及垂直主干线的管线综合穿线。

光缆选择6芯大对数单模室外光缆，对于个别建筑与汇接间在同一楼内，考虑采用室内型多模光缆。通信电缆选择3类50对大对数室外铜缆，对于个别建筑与汇接间在同一楼内，考虑采用室内型3类50对大对数铜缆。每个弱电间单体可根据需要设计1~2根光纤, 每个语音点按照2对主干线缆配置。

主干光缆、电缆满足（UL）CMR/MPR防火等级。主干光纤和连接硬件应为同一品牌。

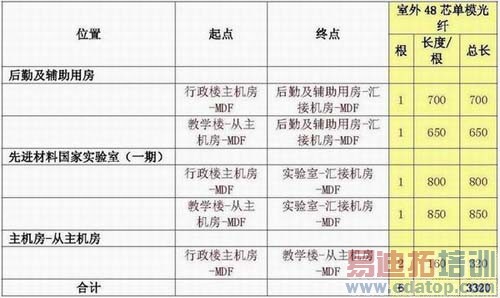

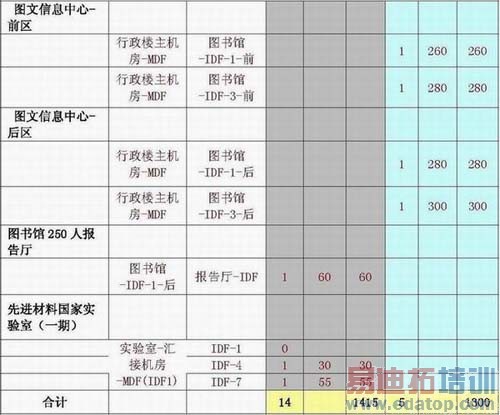

主干线缆用量统计表

垂直主干线缆的计算方法：

垂直线缆长度(单位：米)=(距MDF层数×层高＋电缆井至MDF距离＋端接容限)×(每层需要根数)

光缆配线架

光纤配线架：数据信息点主干端由于采用光纤系统，每个管理间（IDF）分别由设备间（MDF）引入多条室外/室内6芯单模/多模光纤，由于本方案建议采用ST光纤连接方式，故建议采用12/24口机柜式光纤配线架，配12/24口光纤连接面盘及ST耦合器，端口数量以图纸为准。

光纤的端接有两种方式：磨接、熔接。熔接是用放电的方法将两根光纤的连接点熔化并连接在一起。一般用在长途接续、永久或半永久固定连接。其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.3dB/点。

磨接是利用各种光纤连接器件，将纤芯与接头连接起来的一种方法。其典型衰减为0.3dB/接头。

本方案建议采用熔接的方式，配置了用于熔接的ST-ST多模光纤跳线，作尾纤之用。数量的配置以每根6芯光缆配置3根光跳线为标准。

建筑群子系统

建筑群子系统由连接各建筑物之间的综合布线缆线、建筑群配线设备（CD）和跳线等组成。

建筑群子系统的设计主要点如下：

园区主干部分：光缆选择48芯大对数单模室外光缆，采用环路双冗余环形方式敷设。通信电缆选择3类100对大对数室外铜缆，为星+星形结构，每个语音点按照2对主干线缆配置。

建筑物之间的缆线宜采用电缆沟的敷设方式，应符合相关规范的规定。建筑群干线电缆、光缆、公用网和专用网电缆、光缆（包括天线馈线）进入建筑物时，都应设置引入设备，并在适当位置终端转换为室内电缆、光缆。引入设备还包括必要的保护装置。引入设备宜单独设置房间，如条件合适也可与BD或CD合设。引入设备的安装应符合相关规范的规定。

建筑群和建筑物的干线电缆、主干光缆布线的交接不应多于两次。从楼层配线架（FD）到建筑群配线架（CD）之间只应通过一个建筑物配线架（BD）。
