IxNetwork附加段跟踪特性的应用

为了扩展并提供如MPLS和SONET之类技术的相似等级的冗余和弹性，骨干设备被要求以MAC地址与VLAN ID组合的组合来转发数据包。这与其他技术截然不同：它们基于数据包里的单个字段，如IP地址、VLAN ID或MPLS标签进行交换或路由。

从测试的角度看，由于路径交换可以由一个数据包里的多个字段定义，只基于单个字段进行跟踪已远远不够。在这种情况下分离的PGID特性就显得非常有用。

IxNetwork可提供带有几百个预定义模板的数据包编辑器，其中包括MAC-in-MAC数据帧特性。若要使用该特性，可在启动流量向导然后选择RAW封装模式。

以上的例子显示：通过定义由B-目的MAC地址和B-VLAN标签的组合，用户可以组建一个很大的带有许多骨干交换机的网络并能跟踪大量的交换路径。例如：通过定义1000个独立的骨干交换MAC地址，其需要10个比特来跟踪，同时再带有128个VLAN ID,其需要7个比特来跟踪，那么就可以跟踪全部的17比特的唯一PGID(128K个流)。

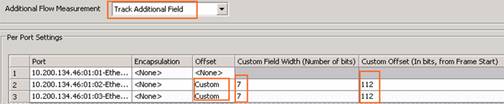

要使用该能力，您需要选择自定义跟踪。VLAN ID的多字段在字节14处。那么该偏移量则为14*8=112比特，所需跟踪的总比特设为7，如下图所示。
